Talaşlı İmalat / CNC Dik İşlem

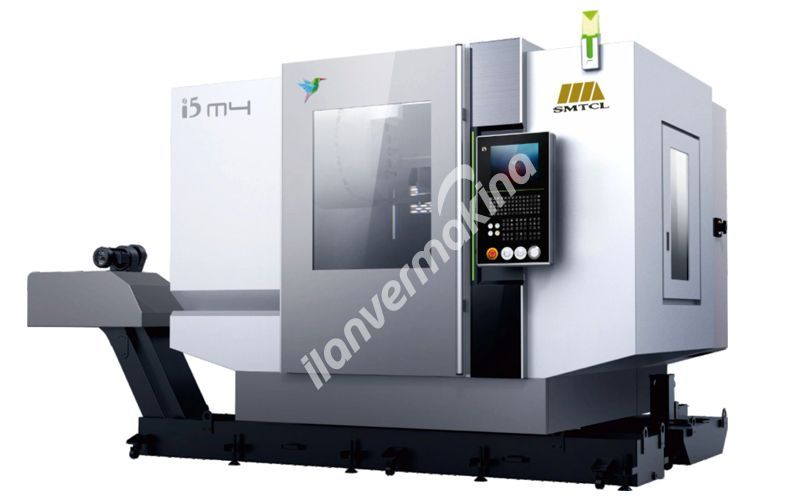

SMTCL i5 M4.5 CNC DİK İŞLEME MERKEZİ

  • SMTCL i5 M4.5 CNC DİK İŞLEME MERKEZİ

Resmi büyütmek için resmin üzerine tıklayın.

Diğer resimlere göz atmak için resimleri parmağınız ile kaydırabilirsiniz.

SMTCL i5 M4.5 CNC DİK İŞLEME MERKEZİ

Fotoğrafı Büyüt (Mega Foto)

  • İlan No
    : 7173
  • Marka
    : SMTCL
  • Yıl / Model
    : 2017 /
  • Fiyat
    : 55.000
  • Durumu
    : Yeni(Sıfır)
  • Kimden
    : Satıcıdan
  • Ekleme / Güncelleme Tarihi
    : 4 Nisan 2017 Salı / 12 Mayıs 2017 Cuma
İletişim Bilgileri
  • Firma Adı
  • Yetkili Kişi
    : Shenyang Makina
  • Adres
    : Rota Ofis Ticaret Merkezi A.Blok K12-D74  Küçükçekmece / İstanbul / Türkiye
  • Telefon
    : +90 0212 671 41 33
  • Cep Tel
    : +90 533 242 72 21
Açıklama
Model Unit i5 M4.2 i5 M4.5 i5 M4.8
Worktable Dimensions mm 1000x430 1200×500 1400x700
Max.Load kg 300 600 1000
T-slot size mm×↑ 14x3 14×5 18x5
Machining Range X Axis mm 580 1000 1300
Y Axis mm 420 610 700
Z Axis mm 520 650 700

Max .Distance From
Spindle Nose to Worktable



mm 620 800 850

Min. Distance From
Spindle Nose to Worktable



mm 100 150 150

Distance From Spindle
Center to Column Slide Ways



mm 537 665 789
Spindle Taper bore(7:24)   BT40 BT40 BT-50
Speed range r/min 10000 8000 6000
Main Motor Torque N.m 35.8 70 95.5
Main Motor Power kw 7.5/11 11/15 15/18.5
Drive System   Synchronous belt
Cutting Tools Tool-shank type   MAS403 BT40 MAS403 BT40 MAS403 BT50
                                             Pull stud    MAS403 BT40-I MAS403 BT40-I MAS403 BT50-I
Feed Rapid Traverse X m/min 48 32 24
Y 48 32 24
Z 48 30 20
Tool magazine Type   Arm type Arm type Arm type
Tool selecting   Bi-Directional Tool Selection
Stations number 20 24 20
Max tool length mm 300 300 300
Max tool weight kg 8 7 15
Max.Tool Diameter Full mm Ø80 φ80 Ø133
Adjacent Empty mm Ø125 φ150 Ø250
Change time s 1.8 2.5 3.5
Positioning accuracy mm 0.012 0.016 0.020
Y mm 0.012 0.012 0.012
mm 0.012 0.012 0.012
Repeatability mm 0.008 0.010 0.012
mm 0.008 0.008 0.010
Z mm 0.008 0.008 0.008
Overal Dimensions     mm 2700x2000x2473 4200×2450×2950 4800x3000x3361
Weight Weight   Kg 3500 7001 11000
General Power Capacity     Kw 18 25 37
