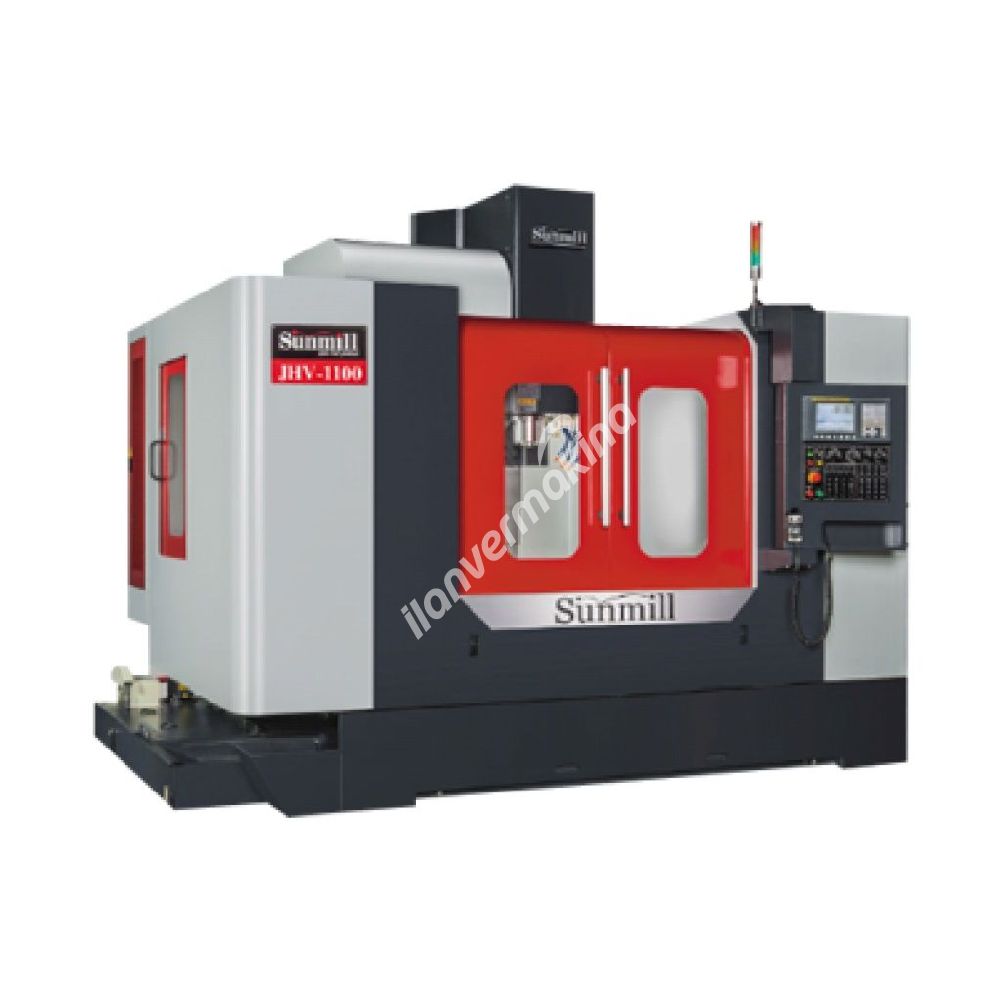

| Contents | Items | Units | JHV - 1100 | |
|---|---|---|---|---|
| Travel | LINEAR WAY | |||
| X axis travel | mm | 1100 | ||
| Y axis travel | mm | 650 | ||
| Z axis travel | mm | 610 (720 opt..) | ||
| Distance from spindle nose to table surface | mm | 120-730 (150-870 opt.) | ||
| Table | Table area | mm | 1250 x 630 | |
| Max. load table | kg | 880 | ||
| T- slot | mm | 5 x 18 x 100 | ||
| Spindle | Spindle taper | - | BT-40 (BT-50 opt.) | |
| Spindle speed | rpm | 8000/10000/12000/15000 | ||
| Spindle drive | - | Belt type (Direct type opt.) | ||
| Spindle cooling | - | Oil cooler (std.) | ||
| Spindle motor | kw | 7.5 / 11 | ||
| Feed Rate | Rapid traverse X | m/min | 30 | |
| Rapid traverse Y | m/min | 30 | ||
| Rapid traverse Z | m/mm | 24 | ||
| Cutting feed rate | mm/min | 1-15000 | ||
| X,Y,Z axis servo motor (FANUC) | kw | 1.8 / 1.8 / 3.0 | ||
| X,Y,Z axis servo motor (MITSUBISHI) | kw | 3.5 / 3.5 / 3.5 | ||
| Ball Screw | Diameter of X,Y,Z axis | mm | 45 / 40 / 40 | |
| Pitch of X,Y,Z axis | mm | 10 /10 /12 | ||
| A.T.C. | Magazine type (BT40) | Carousel | Arm | |
| Tool magazine capacity | pcs | 16 | 24 | |
| Max. tool diameter | mm | 100 / 180 | 75 / 150 | |
| Max. tool length | mm | 300 | 300 | |
| Max. tool weight | kg | 7 | 7 | |
| Tool selection | - | Fixed-type | Random | |
| Others | Power consumption | KVA | 20 | |
| Floor space (length) | mm | 3400 | ||
| Floor space (width) | mm | 2550 | ||
| Floor space (height) | mm | 2950 | ||
| Machine weight | kg | 7300 | ||
