TÜRKİYE'NİN YERLİ TAKIM TEZGAHINI ÜRETİYORUZ.

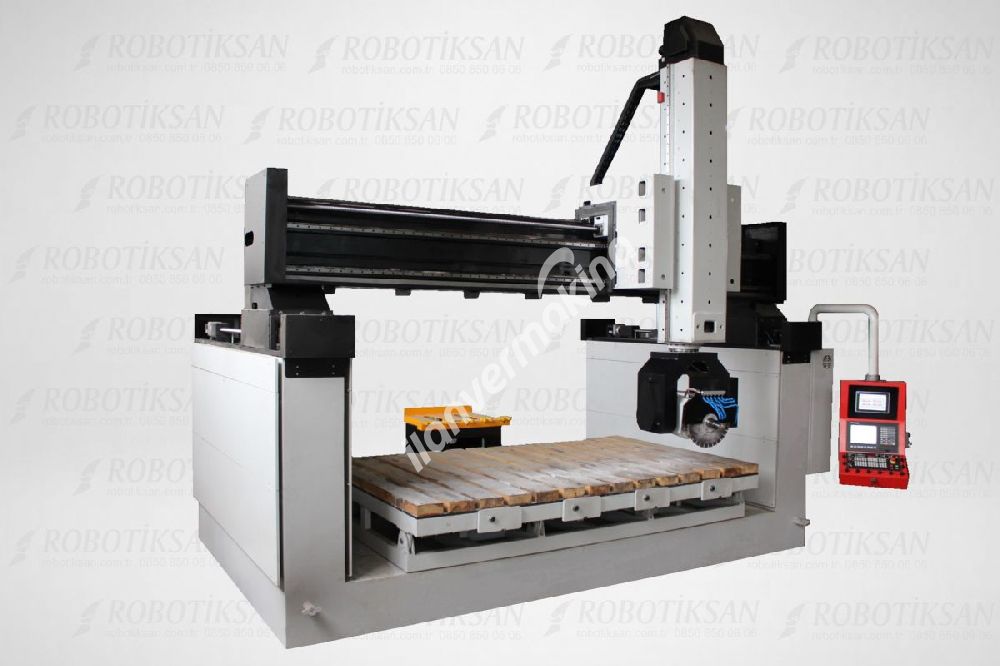

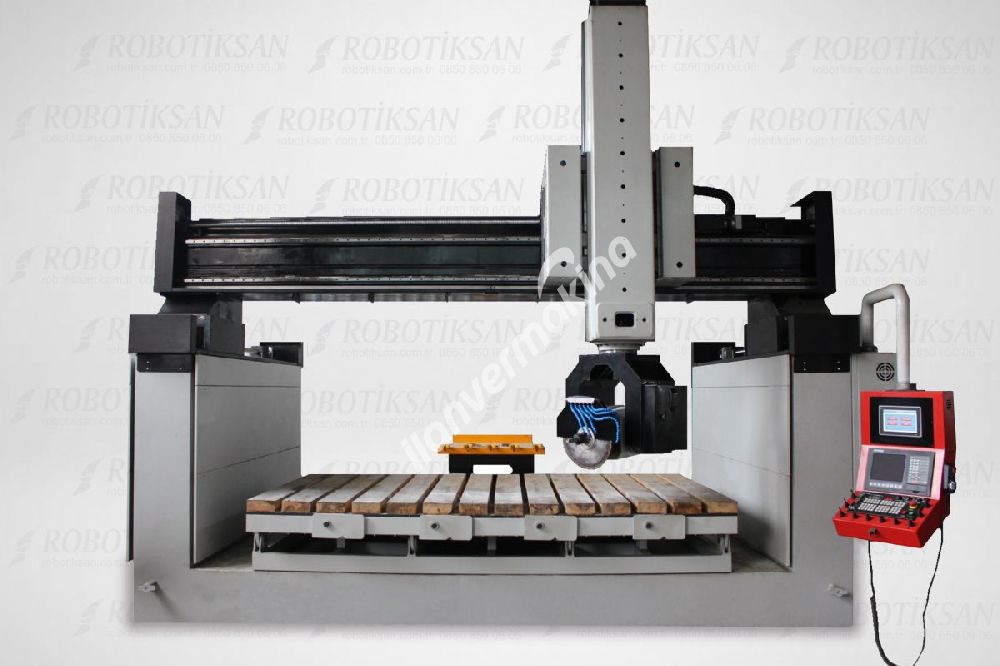

ROBOTİKSAN RFZ 5-3320,

5 EKSEN CNC KÖPRÜ KESME, MERMER CNC
​

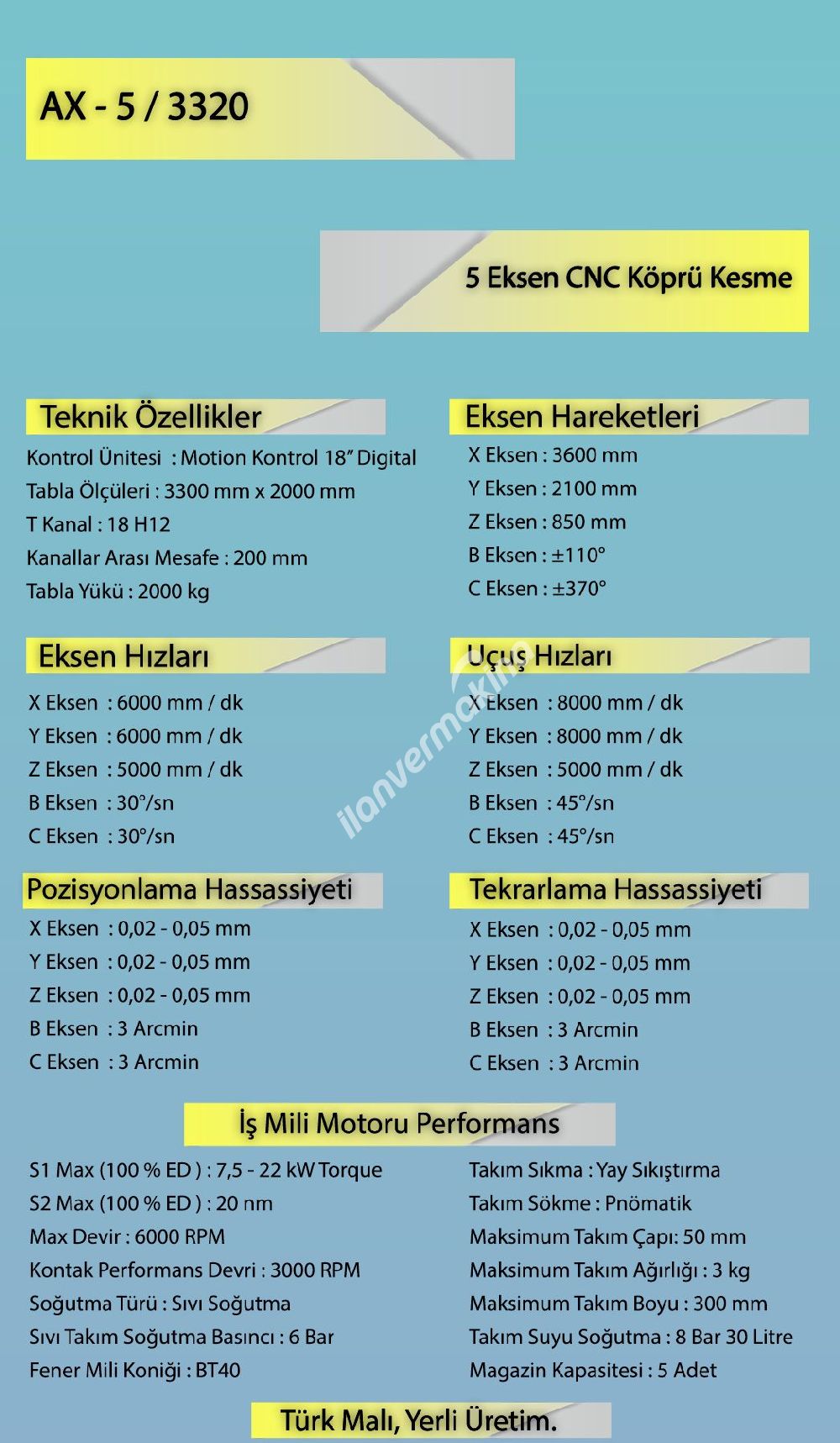

TEKNİK ÖZELLİKLER :

Kontrol Ünitesi: Motion Kontrol 18 Dijital

Tabla Ölçüleri: 3.300*2.000

T Kanal: 18 H12

Kanallar Arası Mesafe: 200mm

Tabla Yükü: 2.000 kg

EKSEN HAREKETLERİ:

X Eksen..................:3.600

Y Eksen..................:2.100

Z Eksen..................:850

B Eksen:.................:+/- 110°

C Eksen:.................:+/- 370°

EKSEN HIZLARI:

X Eksen...............:6.000mm/dk

Y Eksen...............:6.000mm/dk

Z Eksen...............:5.000mm/dk

B Eksen...............:30°/sn

C Eksen...............:30°/sn

UÇUŞ HIZLARI:

X Eksen...............:8.000mm/dk

Y Eksen...............:8.000mm/dk

Z Eksen...............:5.000mm/dk

B Eksen...............:45°/sn

C Eksen...............:45°/sn

POZİSYONLAMA HASSASİYETİ:

X EKSEN..............:0,02-0,05mm

Y Eksen...............:0,02-0,05mm

Z Eksen...............:0,02-0,05mm

B Eksen...............:3 Arcmin

C Eksen..............:3 Arcmin

TEKRARLAMA HASSASİYETİ:

X Eksen...............:0,02-0,05mm

Y Eksen...............:0,02-0,05mm

Z Eksen...............:0,02-0,05mm

B Eksen...............:3 Arcmin

C Eksen...............:3 Arcmin

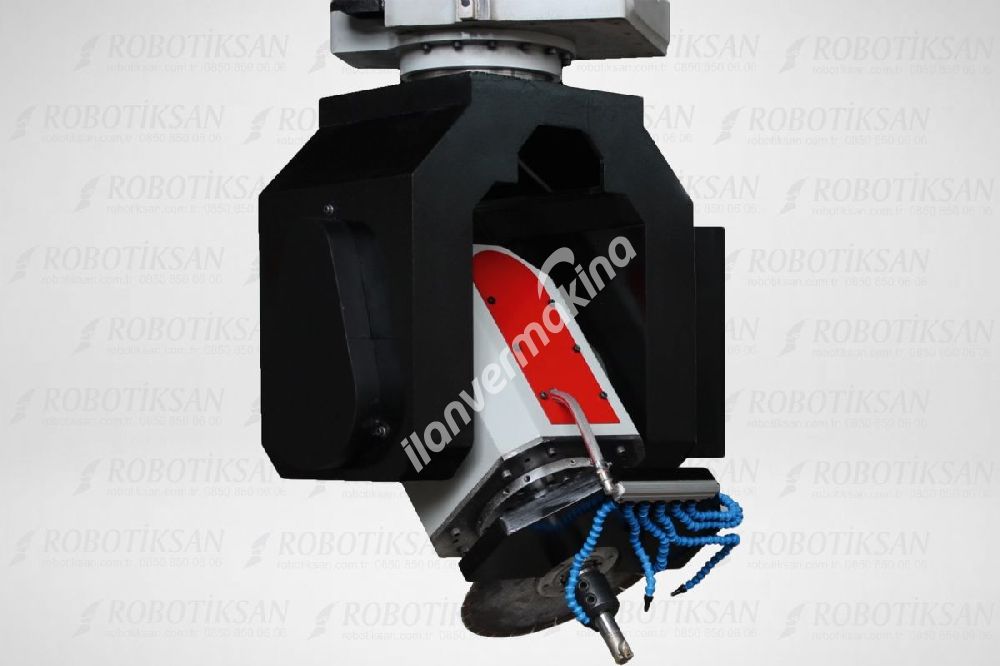

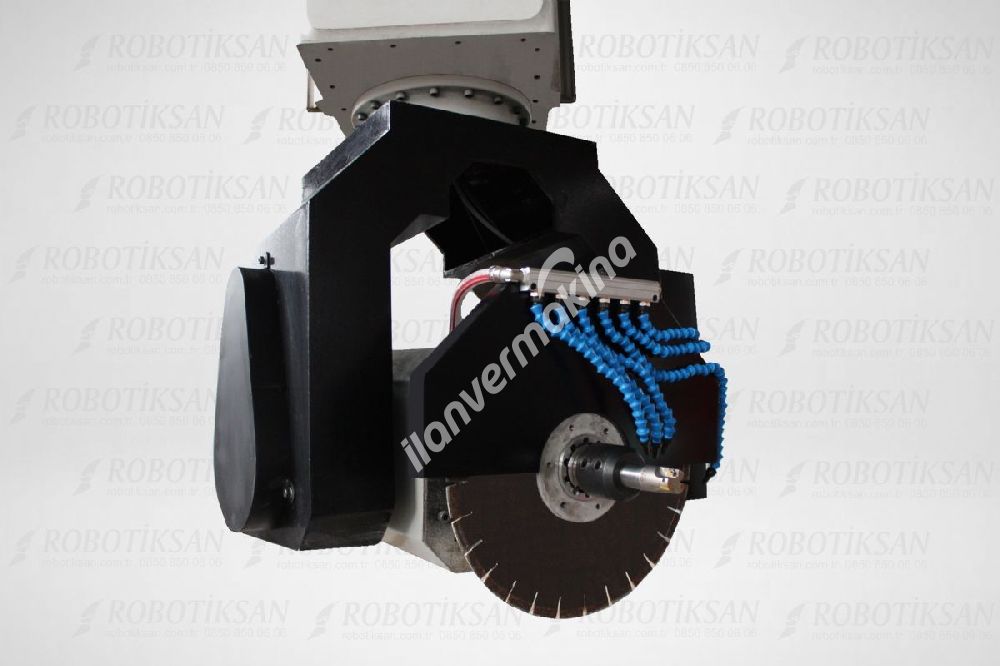

İŞ MİLİ MOTORU PERFORMANS:

S1 Max(100 % ED)..............:7,5-22 KW Torque

S2 Max(100 % ED)..............:20 nm

Max Devir..........................:6.000 RPM

Kontak Performans Devri...:3.000 RPM

Soğutma Türü....................:Sıvı Soğutma

Sıvı Takım Soğutma Basıncı..:6 Bar

Fener Mili Koniği..................:BT40

Takım Sıkma........................:Yay Sıkıştırma

Takım Sökme.......................:Pnömatik

Maksimum Takım Çapı........:50mm

Maksimum Takım Ağırlığı.....:3kg

Maksimum Takım Boyu........:300mm

Takım Suyu Soğutma...........:8 Bar 30 Litre

Magzin Kapasitesi................:5 Adet

TÜRK MALI. YERLİ ÜRETİM.
