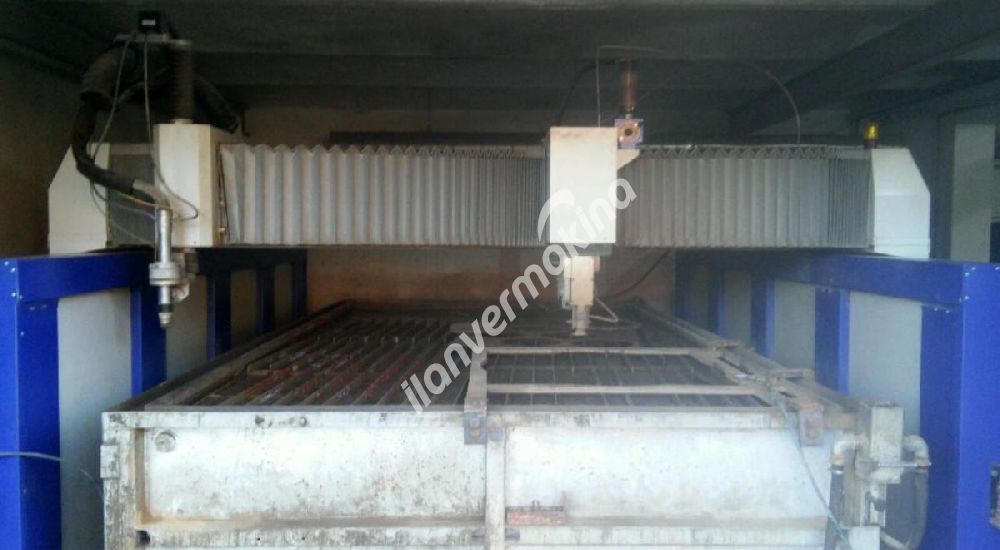

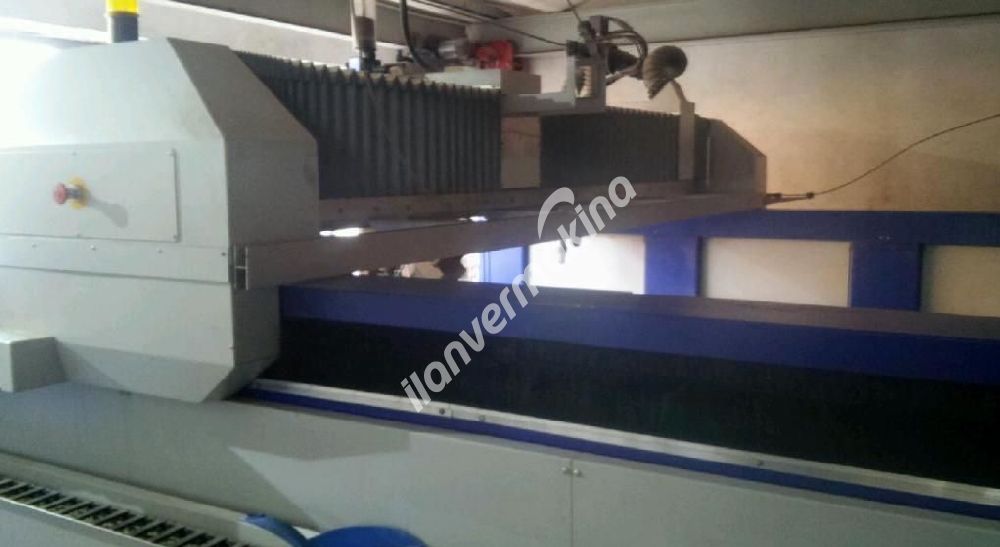

2014 yılında inşa edilen ECKERT Opal WaterJet COMBO 3D / HD 1500x3000 su-plazma kesici. Waterjet, su jeti ve 2D plazma ile 3D kesim sağlar. Makine bir su tablası ve iki kafa ile donatılmıştır. Biri plazma kesimi, diğeri ise 3B kafa ile su kesimi için.

Opal WaterJet Combo, ultra hızlı plazma kesiminin faydalarını su jeti kesim hassasiyetiyle birleştiren bir makinedir. İki kesme teknolojisinin kullanılması, bu makinenin yüksek hassasiyetli kesme elde edilmesiyle sonuçlanan sinerjiye ulaşmasına izin verirken işleme süresini ve maliyetini azaltır. Yüksek hassasiyet gerektiren elemanlar, örneğin delikler, WaterJet tarafından kesilir (malzeme üzerinde ısı etkisi olmadan) ve bu hassasiyeti gerektirmeyen kesimler plazma ile kesilir, örneğin kontur ile detay.

ECKERT Opal WaterJet COMBO 3D / HD OPAL kesicinin teknik parametreleri:
- çalışma yüzeyi: 1500 x 3000 mm
- 2D su kesme kalınlığı: 0.5 - 250 mm
- 3D su kesme kalınlığı: 0,5 - 150 mm
- sürüş hızı: 25.000 mm / dak
- konumlandırma hassasiyeti: ± 0.025 mm
- makine boyutları (uzunluk x genişlik): 2737 x 4504 mm
- küvet: 4450 x 2200 mm

VICTOR UltraCut 200 plazma jeneratörü (plazma kesici):
- kalite delici: 25 mm
- delici ile maksimum kalınlık: 40 mm
- kenardan maksimum menzil: 65 mm
- erkek saatleri: 100 saat

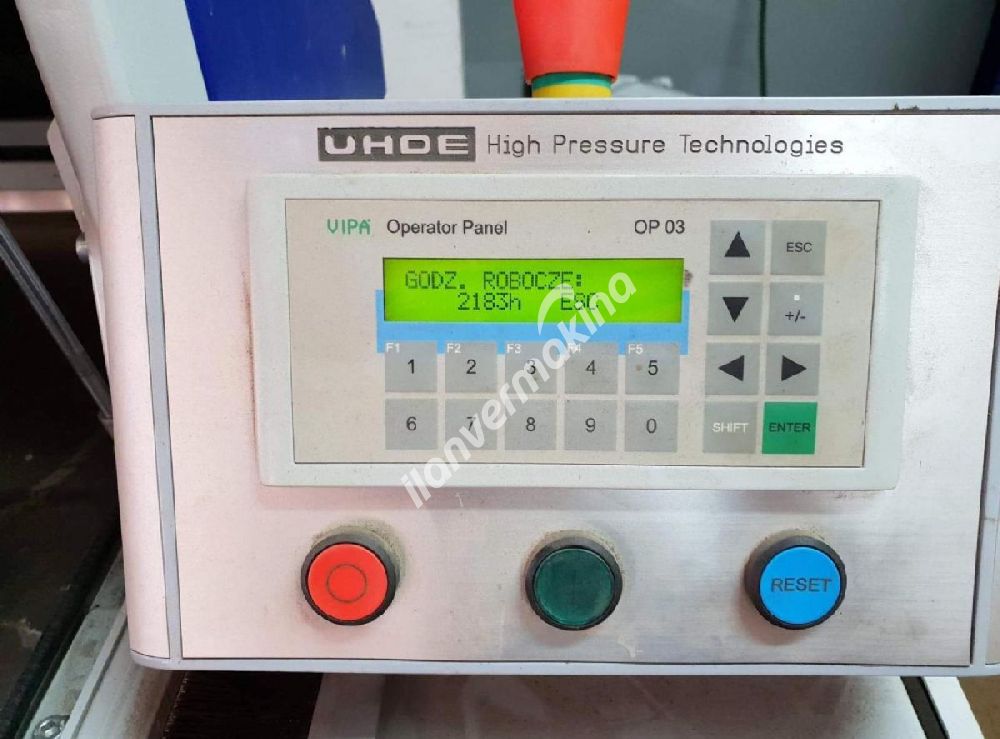

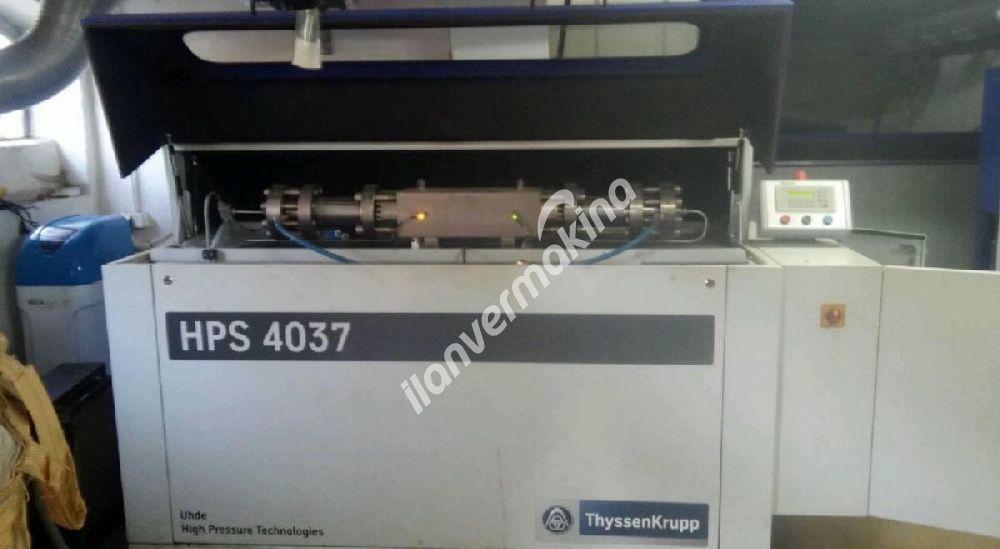

ThyssenKrupp HPS 4037 yüksek basınç pompası (su ile WaterJet kesme):
- güç: 37 kW
- maksimum akış: 3,8 l / dk
- basınç: 3800 bar
- adam-saat: 2000h
