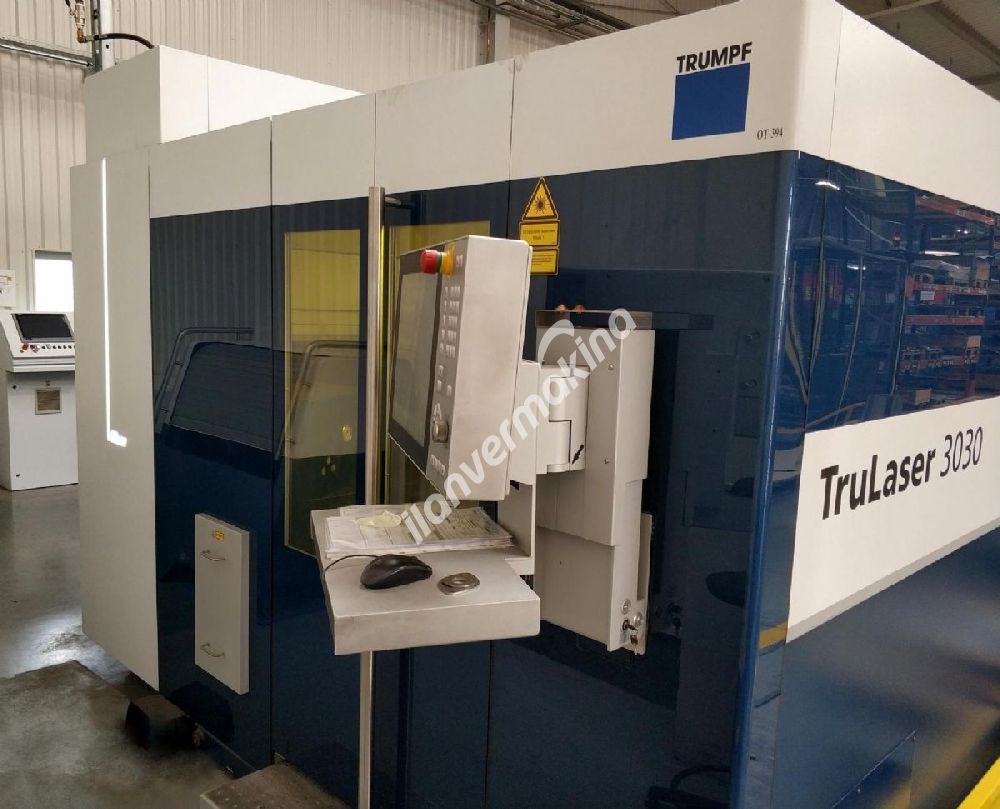

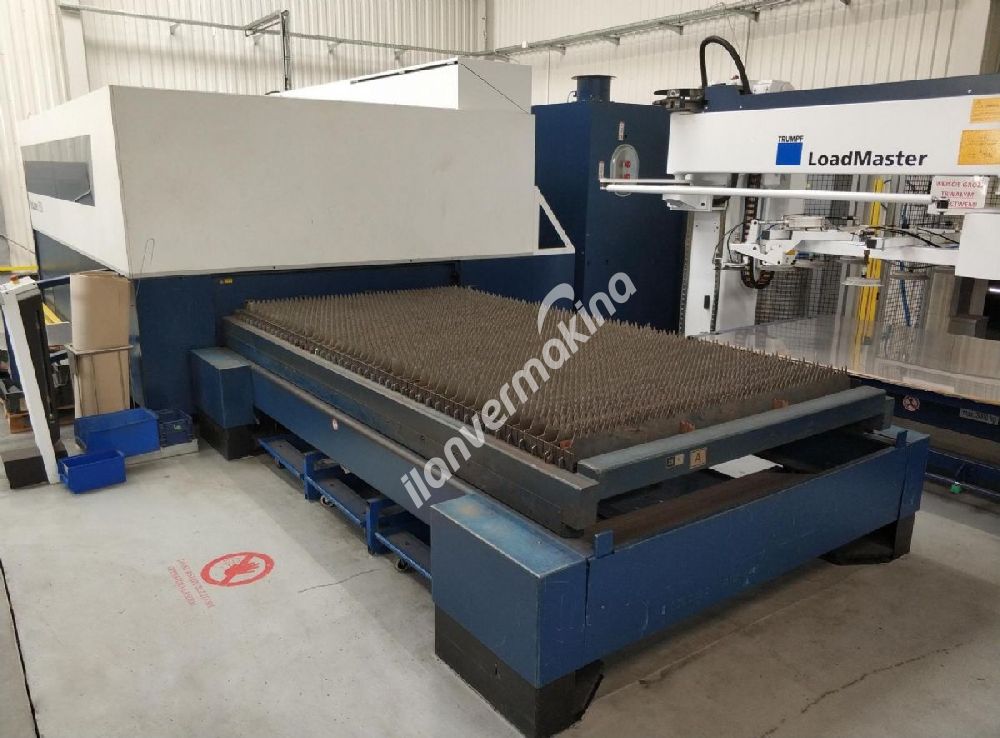

Fiber Lazer TRUMPF TRULASER 3030 L49 3kW 2015 yılında inşa edilmiştir. Makine, boruların ve profillerin TRUMPF RotoLas'ı kesmek için bir ataşman ile donatılmıştır, bu da boruların düz bir kesici üzerinde işlenmesini sağlar. Üretimi hızlandırmak ve otomatikleştirmek için lazer, sac metal yükleme sistemi, örneğin Trumpf LoadMaster ile çalışacak şekilde uyarlanmıştır. Lazeri kontrol etmek için bir Siemens SINUMERIK 840D sl CNC kontrolü kullanıldı.

TRUMPF TRULASER 3030 L49 lazer kesme makinesinin teknik parametreleri:
Temel parametreler:
- lazer gücü: 3000 W
- X / Y çalışma alanı: 3000 x 1500 mm
- Z ekseni çalışma alanı, RotoLas olmadan: 115 mm, RotoLas ile: 205 mm

Maksimum sac kalınlığı:
- O2 yapısal çelik: 20 mm
- paslanmaz çelik N2: 15 mm
- N2 alüminyum: 15 mm
- bakır: 6 mm
- pirinç: 6 mm
- titanyum: 4 mm

doğruluk:
- Ps pozisyonunun maksimum yayılması maks: + -0,03 mm
- Pa konumundaki fark: + -0.05 mm
- en küçük, programlanabilir yol boyutu: 0.001 mm

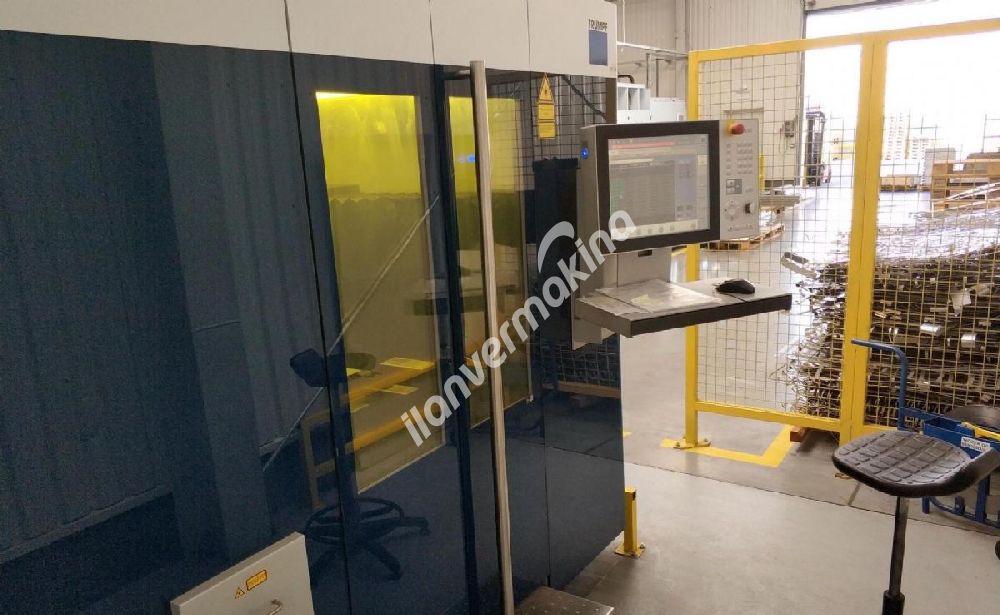

Kontrol sistemi:
- CNC kontrolü: TRUMPF CNC, SINUMERIK 840D sl tabanlı
- ana bellek: 2 GB PC
- sabit disk: 2 x 160 GB
- renkli monitör: TFT 17 "
- ekran çözünürlüğü: 1280 x 1024 piksel
- USB konektörü

bağlantısı:
- ağ: 400 V / 50 Hz
- bağlantı gücü: 35 kVA
- kontrol gerilimi: 24 V
- gerekli koruma: 3x 60A
- basınçlı hava bağlantısı: 7-10 bar
- N2 azot bağlantısı: 30 bar
- O2 oksijen bağlantısı: 20 bar
- makine boyutları (UxGxY): 9300 x 5100 x 2400 mm

ekipman:
- rezonatör: TruDisk 3001
- boru ve profil işleme sistemi: RotoLas
- CNC kontrolü: TRUMPF CNC, SINUMERIK 840D sl tabanlı

Boruları ve profilleri işlemek için RotoLas ekinin teknik parametreleri:

- boru uzunluğu: 3000 mm
- atık uzunluğu: 150 mm (montaj braketi arasındaki minimum mesafe)
- tüp ağırlığı: 200kg
- destek yükü: 150 kg
- yapısal çelik için maksimum duvar kalınlığı: 10 mm
- paslanmaz çelik için maksimum et kalınlığı: 6 mm
- alüminyum için maksimum duvar kalınlığı: 5 mm
- dönme hassasiyeti: 0.15 mm
- konumdaki maksimum fark: 0,03 mm
- maksimum boşluk: 0.01 mm
- Tahrik: Dört çeneli ayna ile tork bakım gerektirmeyen döner eksen
- dönme hızı: 80 rpm
- gövde uzunluğu: 2550 mm

TRUMPF TRULASER 3030 L49 lazerin özellikleri:

Trulaser 3000 ailesinden kesiciler, bir kristal lazer ile donatılmıştır, bu sayede işleme için malzeme seçiminde ve kalınlığında (ince sac, kalın çelik, yapısal çelik veya titanyum, bakır veya pirinç gibi demir dışı metaller) büyük esneklik sağlarlar.
TruDisk lazer, diyot pompalama ile uyarma, darbe modu ve CW modunda kullanılabilir. Kristal lazerin avantajları, küçük ışın yarıçapı ve yüksek verimlilik ile küçük açılma açısı nedeniyle çok iyi ışın şeklidir. Makine gövdesindeki yerleşik lazer düzeneği sayesinde, cihaz çok kompakttır ve kurulumu için küçük bir alan gerektirir.
