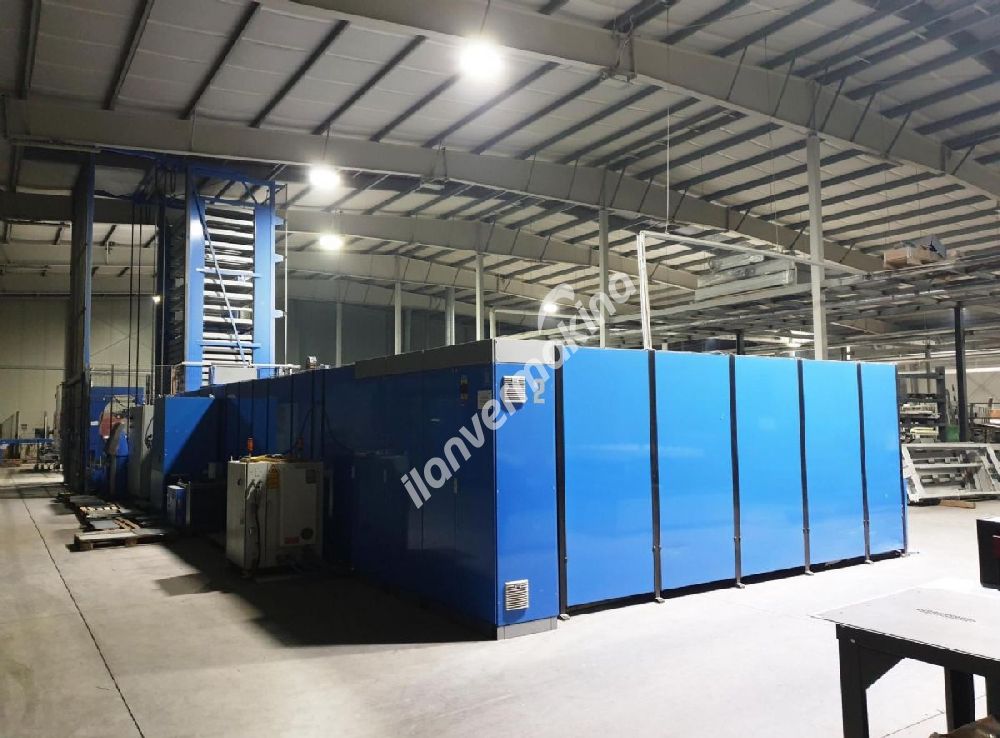

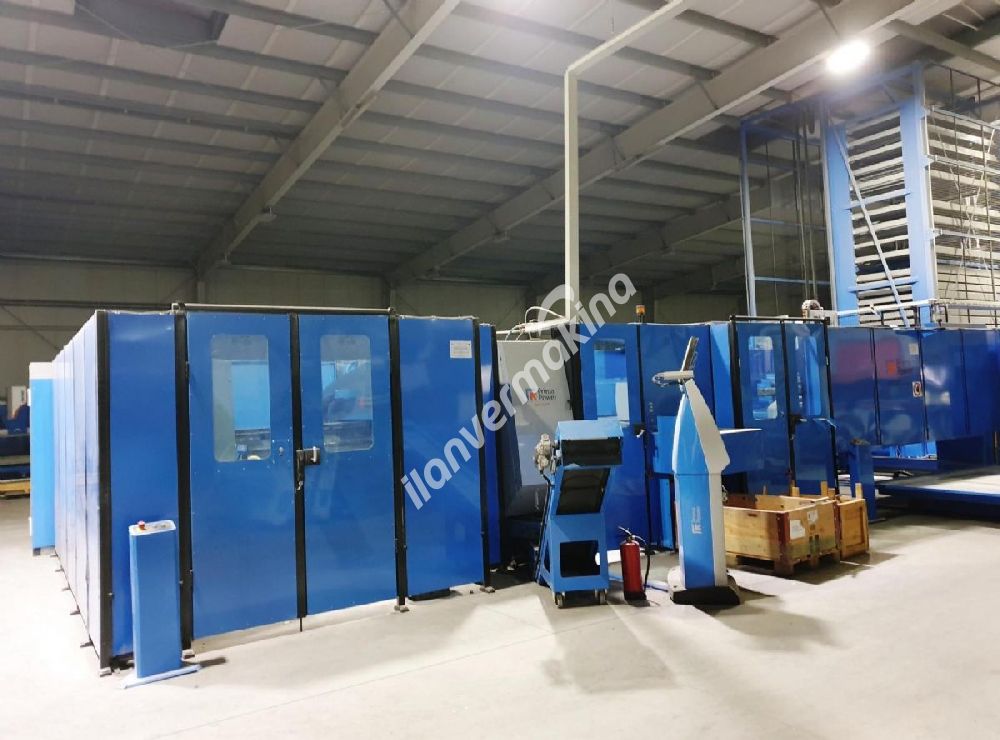

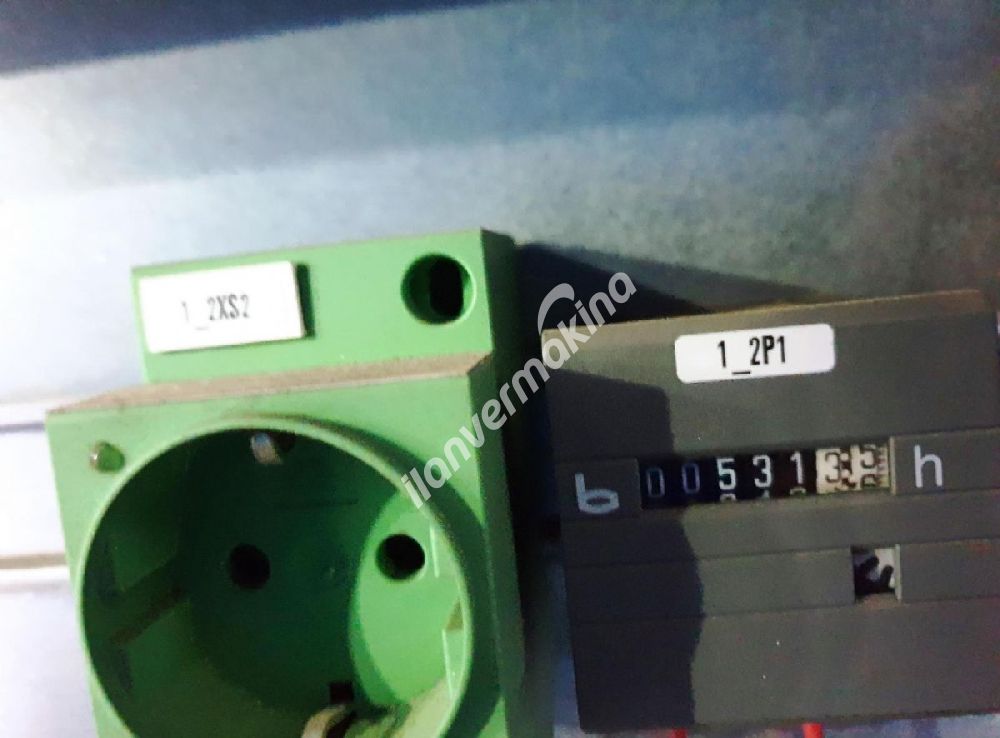

PRIMA POWER LPE6F sac işleme hattı ve 3 kW FİBER lazer 2015 yılında üretildi. Üretim hattının çalışma süresi: 531 h.Top, şunlardan oluşur: lazer, delme makinesi, yükleme, boşaltma ve depolama için otomasyon sistemi, robotun hareketli sac (17 raf) ile ilgili tüm işlemleri yürütmesi.

PRIMA POWER LPe6f sac işleme merkezinin ve 3 kW FIBER lazerin teknik parametreleri

PRIMA POWER LPE6F taret presi:
- delme kuvveti: 20 ton
- kaydırıcı: servo-elektrikli
- punch flail strok uzunluğu: otomatik, akıllı optimizasyon
- strok derinliği ayarı: 0.001 mm'lik artışlarla programlanabilir
- çırpıcı strok uzunluğu ayarı: 0.001 mm'lik artışlarla programlanabilir
- kaydırma hızı ayarı: programlanabilir
- takım istasyonu sayısı: 20 adet
- alet sistemi: Kalın Taret
- zımbanın maksimum çapı: 89 mm
- İndeks istasyonunda delginin maksimum çapı: 89 mm
- aletin maksimum dönme hızı: 250 rpm.
- taşıma hızı (kırışıklıklar arasındaki 25 mm mesafe için): 80-150 l / dak.

PRIMA POWER LPE6F delme makinesinin ve 3 kW FİBER lazerin maksimum kesme kalınlığı:
- siyah çelik: 8 mm delme, 8 mm lazer kesim (3 kW)
- paslanmaz çelik: delme 8 mm, lazerle kesme (3 kW) 6 mm
- alüminyum: delme 8 mm, lazer kesim (3 kW) 6 mm
- minimum malzeme kalınlığı: 0,5 mm
- maksimum kağıt ağırlığı: 200 kg
- maksimum yaprak boyutu (X x Y): 3074 x 1565 mm
- ortak çalışma alanı (delme ve lazer): 2500 x 1565 mm (yeniden konumlandırılmadan)
- X ekseni hareketi: 3144 mm
- Y ekseninde hareket: 1615 mm
- X ekseninde maksimum hareket hızı: 120 m / dak.
- Y ekseninde maksimum hareket hızı: 90 m / dak.
- maksimum enine hız: 150 m / dak.
- maksimum delme hızı (delikler arasında 1 mm için): 1000 l / dak.
- maksimum markalama hızı: 2500 l / dak.
- maksimum delik aralığı sapması (X / Y ekseni): 0,1 mm
- delik deliği mesafesinin maksimum sapması (X / Y eksenleri): + -0.05 mm
- maksimum açısal sapma: + - 0.1 derece
- revolver dönüş hızı: 30 rpm.
- toplam makine ağırlığı: 15000 kg

Hat, 20 konumlu bir tabanca ile donatılmıştır. 10 istasyon kalıcıdır, ancak alet takma olasılığı vardır: A, B, C, maks. 50,8 mm. 10 adede kadar istasyon monte edilebilir:
- sabit aletler (B, C, D), maksimum çap fi 88,9 mm
- döner aletler - Çok amaçlı alet istasyonları
- Çoklu giriş istasyonları
- döner yukarı şekillendirme istasyonları

PRIMA POWER LPE6F delme makinesinin avantajları:
- delme hızının sürekli kontrolü (CNC programlı)
- elektronik olarak kontrol edilen strok derinliği
- döndürme işlemleri: dakikada 1000 vuruşa kadar.
- çok hassas damga kontrolü (özel uygulamalarda kullanılır)

Levha işleme merkezi, yumuşak çelik, alüminyum, paslanmaz çelik, bakır, pirinç gibi çok çeşitli malzemeleri işleyebileceğiniz bir IPG Ytterbium YLS Fiber 3000 W (3 kW) lazer ile donatılmıştır.
3 kW Fiber lazer kesmenin ayrıntılı parametreleri:
- alüminyum: 0,5-6 mm
- siyah soğuk haddelenmiş çelik: 0.5-4 mm
- sıcak haddelenmiş siyah çelik: 4-8 mm
- elektro galvanizli çelik: 1-4 mm
- sıcak daldırma çinko çelik: 1-4 mm
- Aluzinc: 0,8-3 mm
- paslanmaz çelik: 0.5-6 mm
- bakır: 0,5-6 mm
- pirinç: 0,5-6 mm

Lazer ile PRIMA POWER LPE6F hattının özellikleri

Hat, servo-elektrik kontrollü hızlı delme sağlar. Pompalama işlemleri sırasında veya büyük çaplı aletlerle zımbalama sırasında gürültü seviyesini azaltmayı amaçlayan durumlarda çırpıcı yüksek dönme hızı ve yavaş çalışma sağlar. Makine tamamen programlanabilir strokludur. Bükme işlemlerinin yanı sıra çeşitli kalıplama görevlerini yerine getirmeyi mümkün kılın. Daha verimli olması ve çeşitli malzemelerin işleme görevlerini yerine getirebilmesi için fiber optik ışın transfer sistemine sahip modern bir diyot lazer ile donatılmıştır. LPE6F hattı sadece bir lazer ve bir delme makinesinin bir kombinasyonu değildir, aynı zamanda lazer kesim, delme, aynı zamanda dönme, diş çekme, bükme, presleme ve işaretleme gibi görevleri gerçekleştiren bir işleme merkezidir.

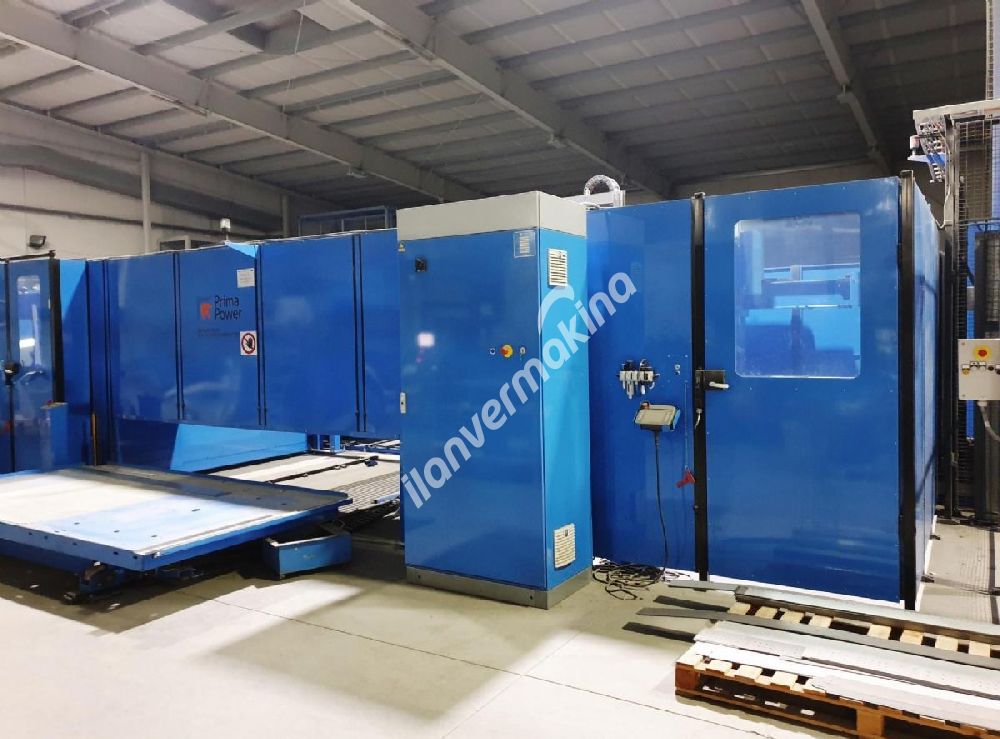

Makine, PC, Windows ve Otomasyon Teknolojisine dayanan modern bir CNC TwinCat kontrolüne sahiptir. Kontrol kabinine yerleştirilmiş kontrol paneli, makine operatörü tarafından kolay montaj ve erişim sağlar.
Çoklu görev kontrolü sayesinde, bir işten diğerine geçme süresini en üst düzeye indirmek için çalışma programlarını kolayca hazırlayabilir ve ayarlayabilirsiniz.
TU6 kılavuz çekme ünitesi, 6 kişilik bir kafaya (aksesuar olarak) sahip bir taret kılavuz istasyonudur. İstasyon bir servo motor tarafından tahrik edilir. Musluklarının her birinin programlanabilir bir hızı ve optimum aralığı vardır. Sistem presin üst gövdesine tutturulmuştur. Delikler için olası diş çekme hızı: 20-30 diş / dak. Makine, diş boyutları, diğerleri arasında gerçekleştirir: M2,5, M3, M4, M5, M6, M8.

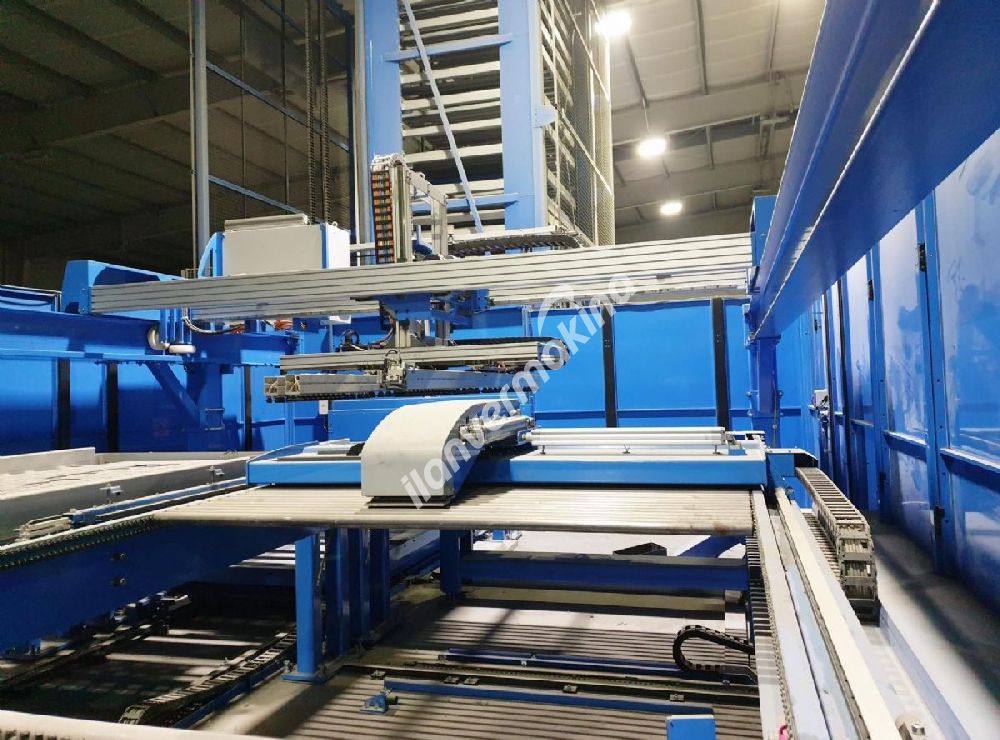

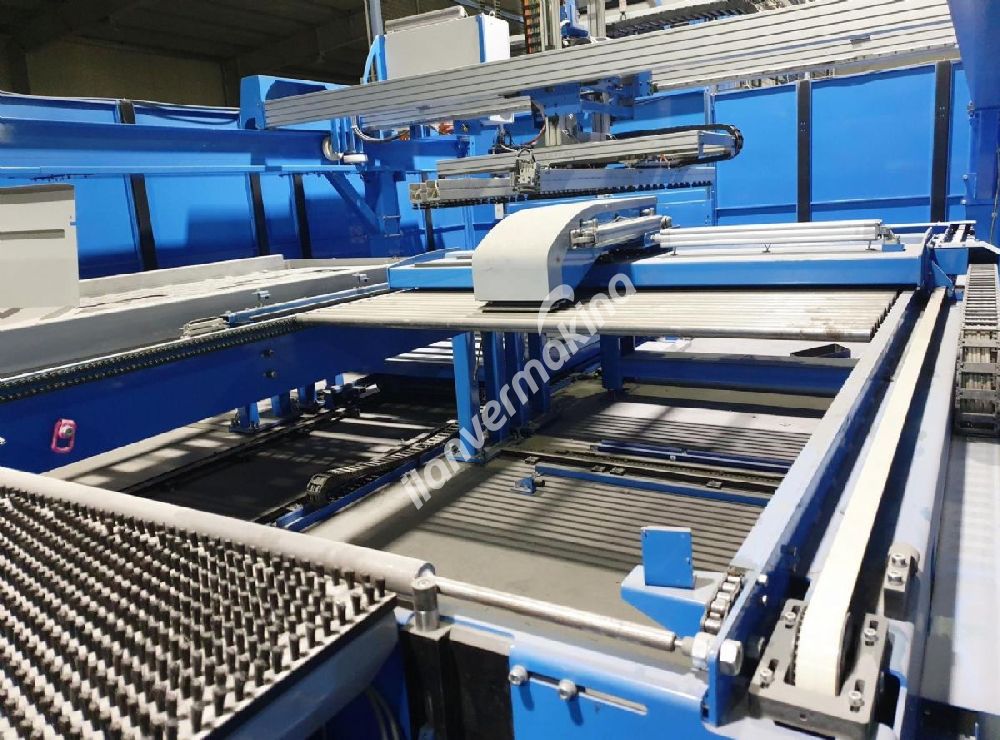

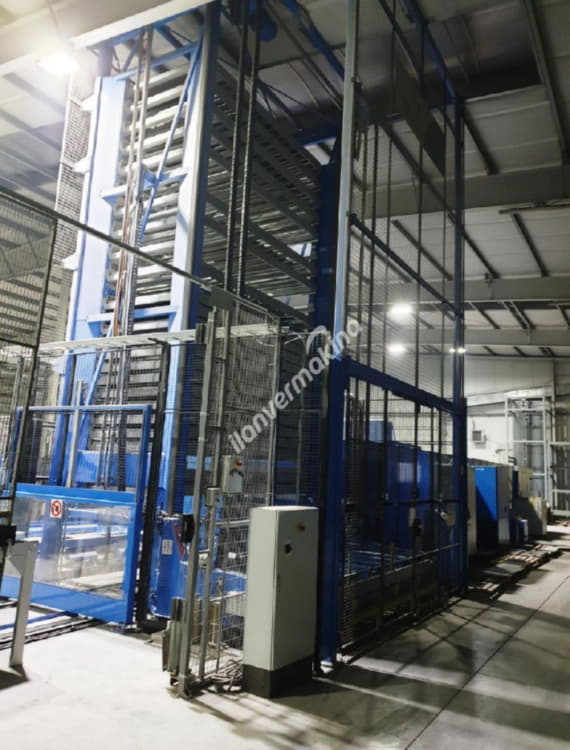

LPE6F hattı, bir robot (depo) LSR6 30 şarjı ile donatılmıştır
