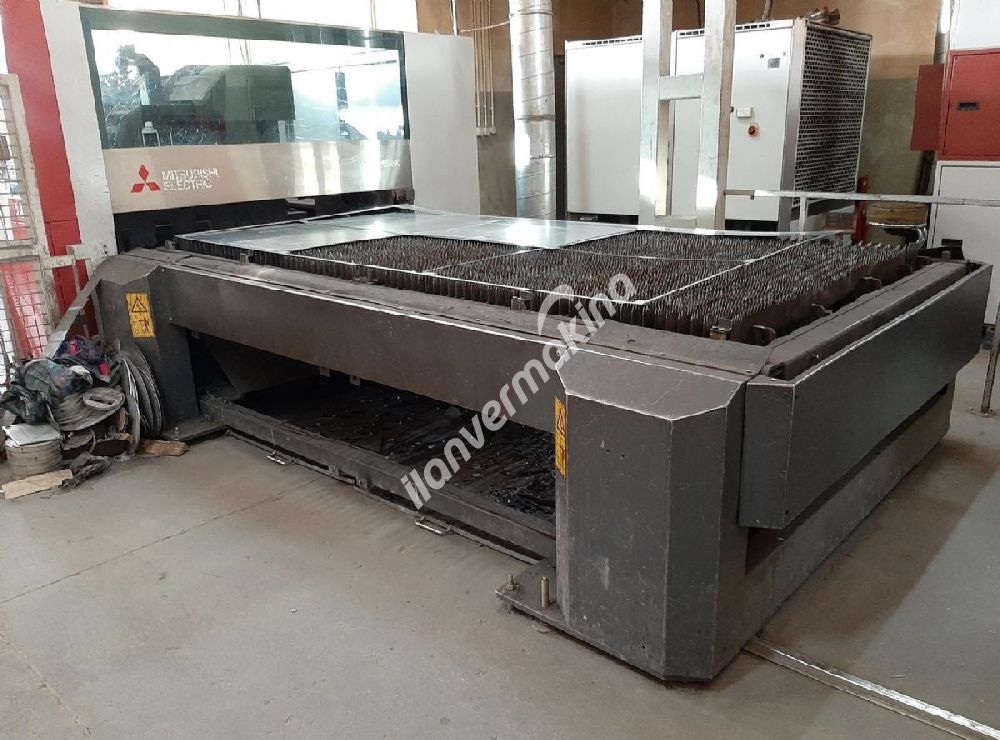

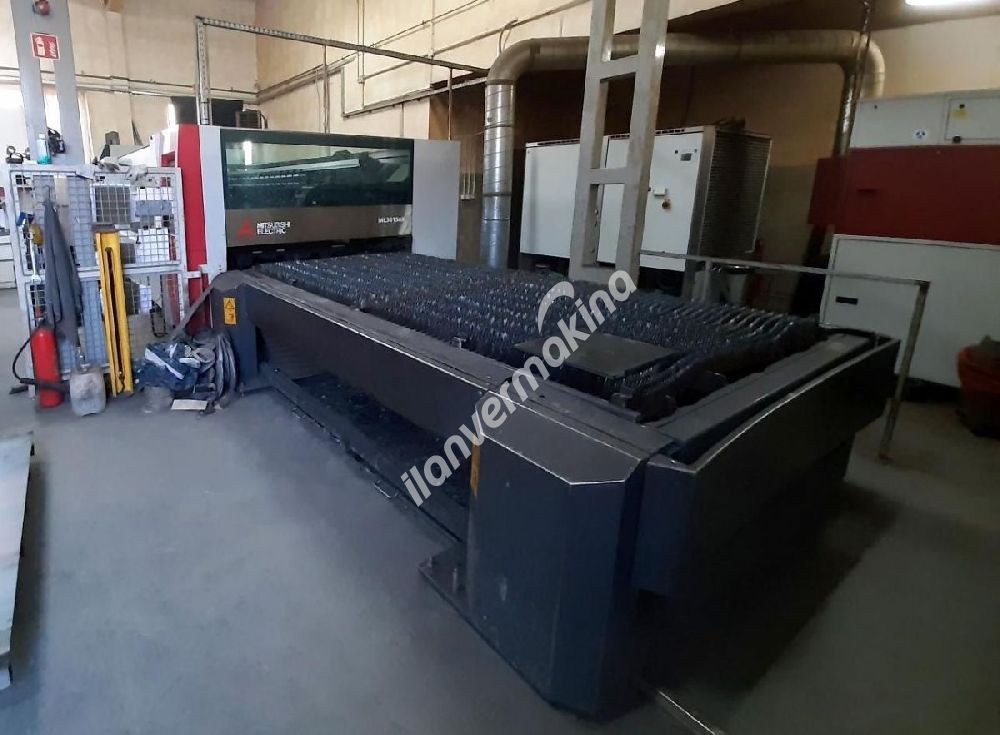

MITSUBISHI ML3015EX (S2) -45CF-R lazer 2014 yılında üretildi. Lantek Expert yazılımı.

MITSUBISHI ML3015EX S2-45CF-R lazerin teknik parametreleri:
- lazer gücü: 4,5 kW
- lazer tipi: CO2
- adam-saat: yaklaşık 17.000 saat

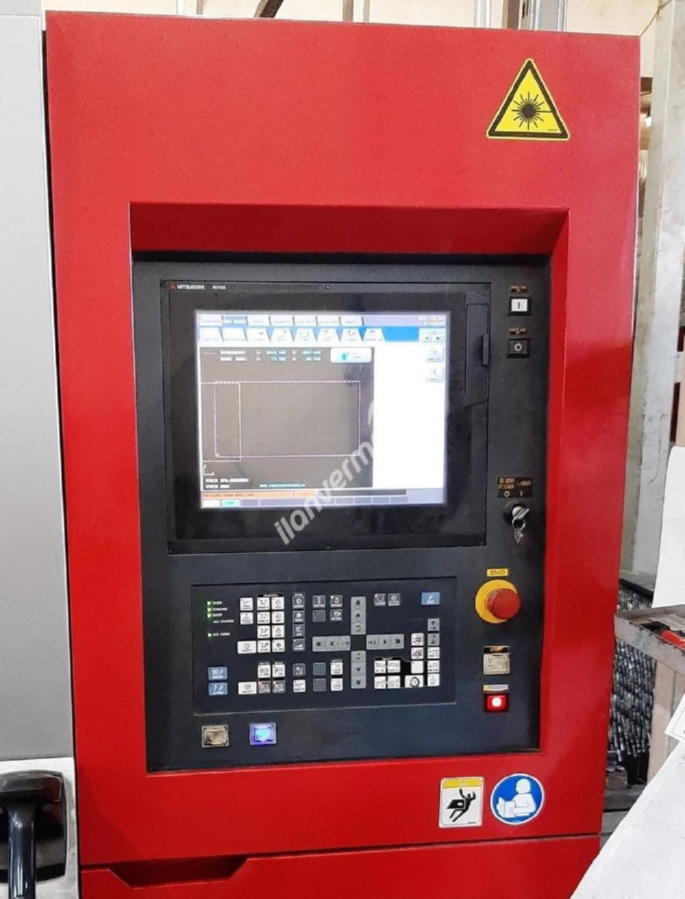

- kontrol: eşzamanlı 3 eksen (X, Y, Z), Z ekseninin yüksekliğini algılamak da mümkündür
- işlenecek elemanın maksimum boyutları: 3050 x 1525 mm
- yüklü paletin ağırlığı: 950 kg
- iş parçasının destek bölümünün yüksekliği: 880 mm
- palet değiştirme süresi: yaklaşık 25 saniye
- palet sayısı: 2
- X ekseninde ilerleme: 3100 mm
Y ekseni besleme: 1550 mm
- Z ekseni besleme: 150 mm
- hızlı besleme (X, Y ekseni), hız: maks. 100 m / dak. (Manuel modda 48)
- maksimum besleme hızı: 50 m / dak.
- konumlandırma hassasiyeti: 0.05 / 500 mm (X / Y ekseni), 0.1 / 100 mm (Z ekseni)
- tekrarlanabilirlik: + -0,01 mm (X, Y ekseni)
- makine ağırlığı: 10700 kg

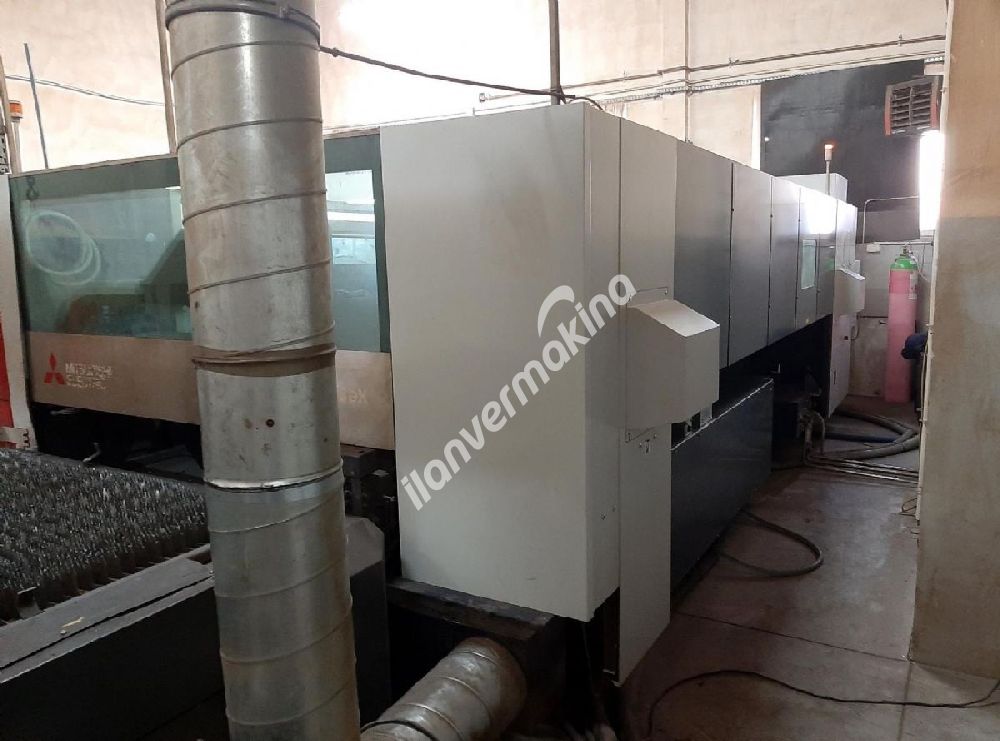

rezonatör:
- rezonatör: 45CF-R
- besleme gerilimi: 3 fazlı alternatif akım
- güç frekansı: 200V + -10%, 50Hz; 200V + -10%, 60Hz; 200V + -10%, 60Hz
İşleme cihazı sistemi için çalışan cihaz:
- güç kaynağı: 77 kVA
- artık akım cihazı nominal akımı: 225A
- RCD'nin nominal akımının hassasiyeti: 500mA
- motorlu klemens grubunun vida boyutu: M12 (güç hattı), M8 (toprak hattı)
Soğutma cihazı sistemi için güç kaynağı cihazı:
- güç kaynağı: 32 kVA
- artık akım cihazı nominal akımı: 150A
- ağırlık: 2200 kg

Su soğutma ünitesi:
- tip: SVK 720 / 1- Mitsubishi
- soğutucu gaz: R410A
- nominal ortam havası: 40 derece C
- soğutucu sıcaklığı: 10 derece C
- soğutucu akışkan kapasitesi: 76000 W
- minimum ortam havası: 10 derece C
- maksimum ortam havası: 42 derece C
- minimum soğutucu sıcaklığı: 10 derece C
- maksimum soğutucu sıcaklığı: 40 derece C
- evaporatörün yapıldığı malzeme: paslanmaz çelik
- sıcaklık kontrolü: elektronik, doğrudan
- sıcaklık göstergesi: dijital
- toplam indirme gücü: maks. 40,4 kW

Palet değiştirici:
- eleman boyutu, maksimum yük boyutu: 3.050 x 1.525 mm
- maksimum palet yükleme: 950 kg
- destek yüksekliği (yerden): 880 mm
- palet değiştirme süresi: yaklaşık 25 saniye
- palet sayısı: 2
- boyutlar (yükseklik x uzunluk x genişlik): 3.530 x 2.260 x 890 mm
- ağırlık: yaklaşık 2100 kg
