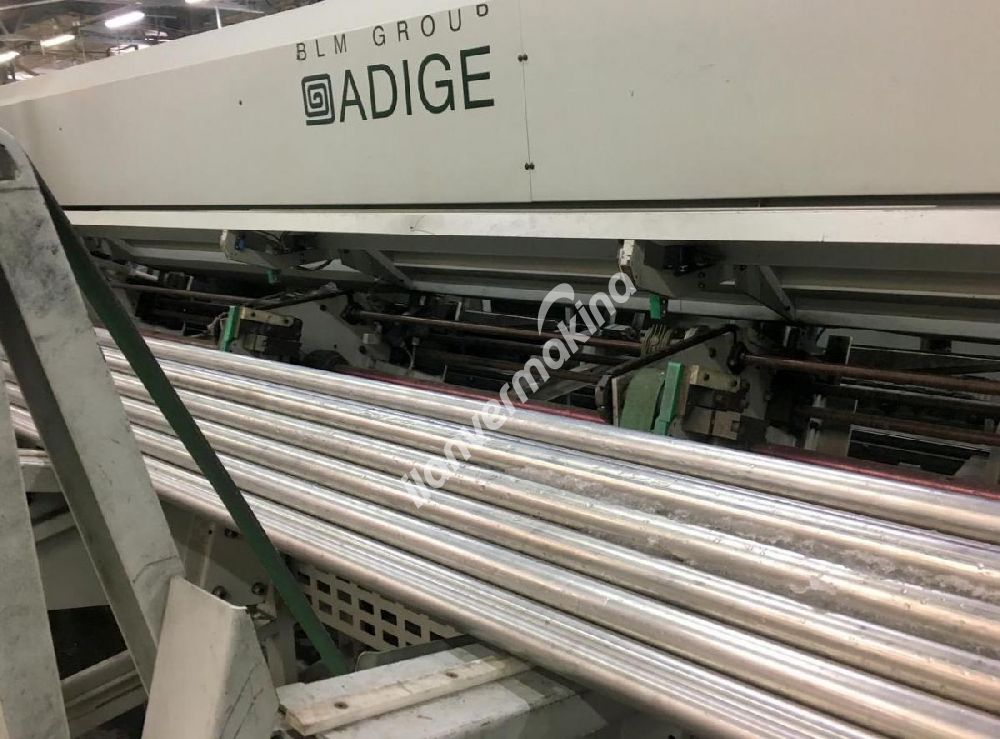

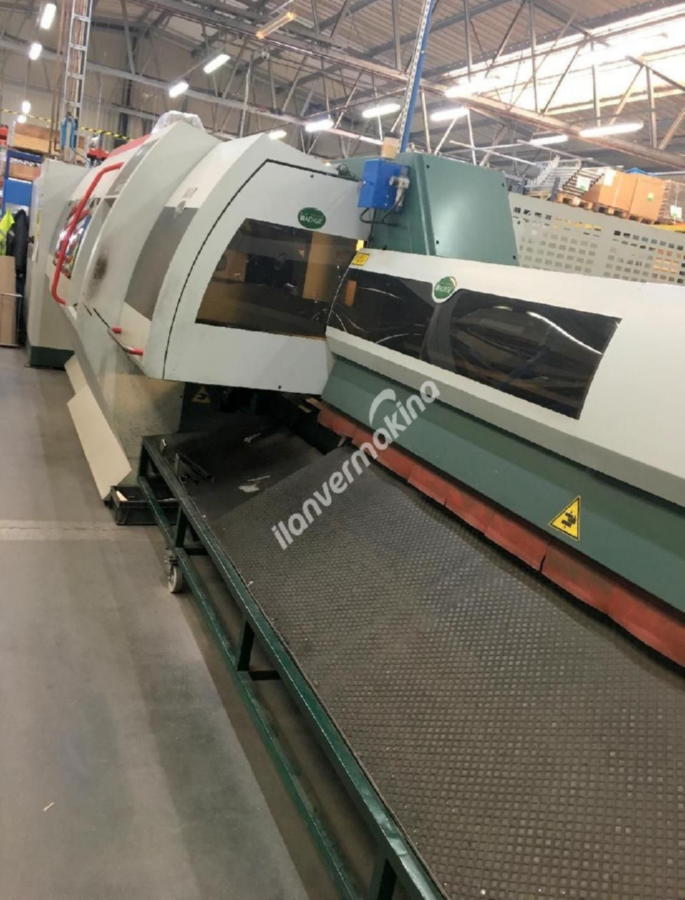

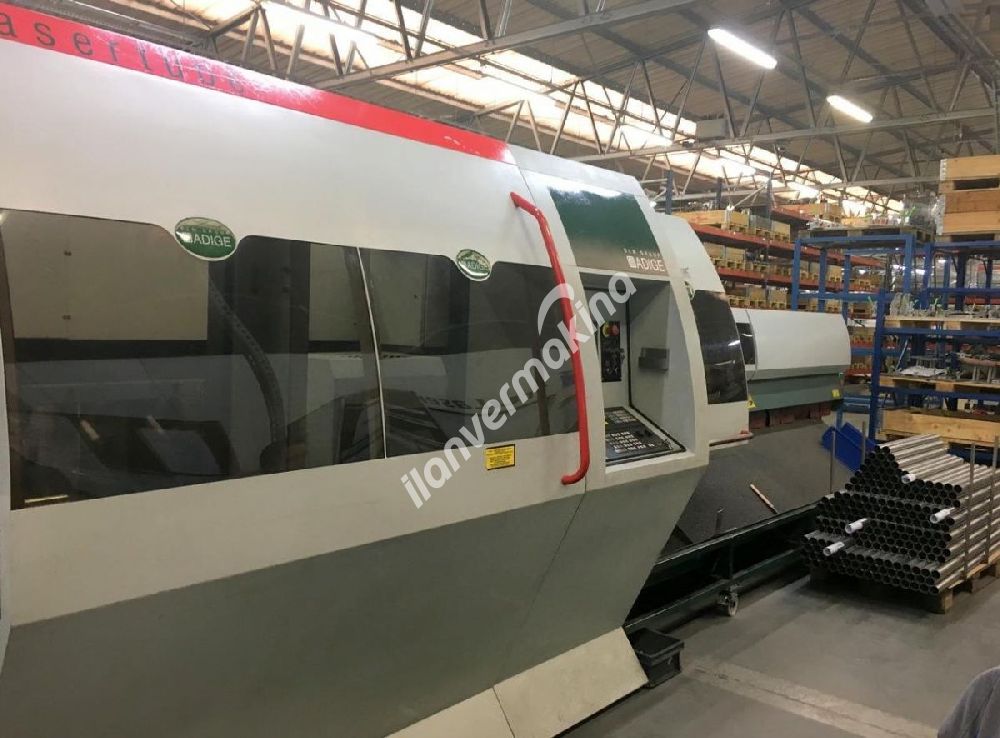

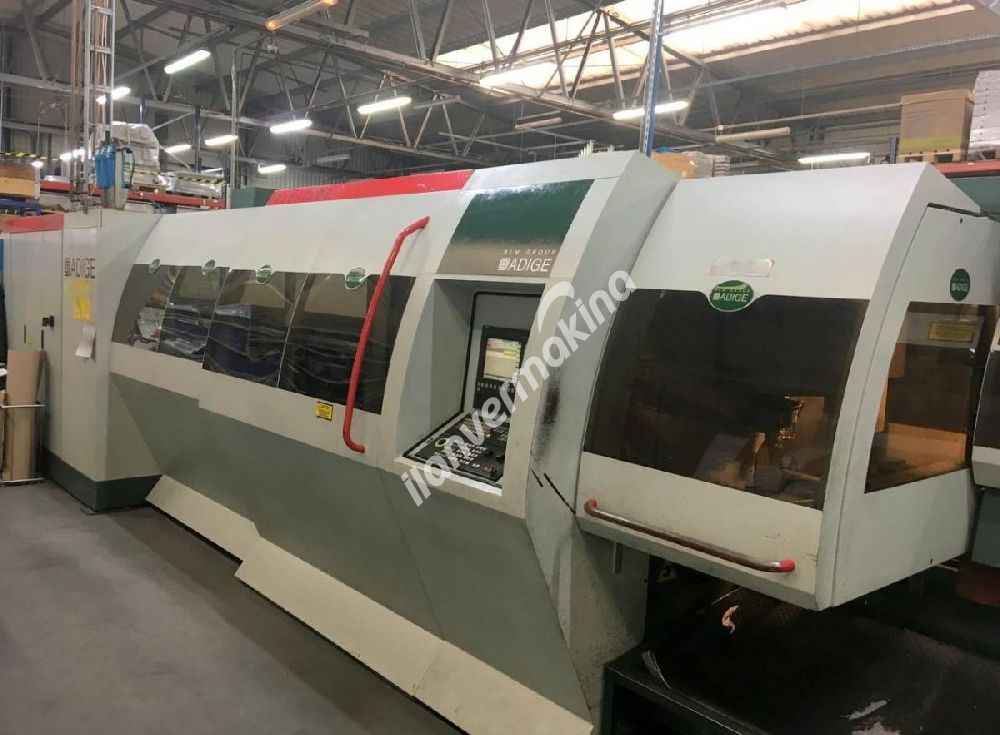

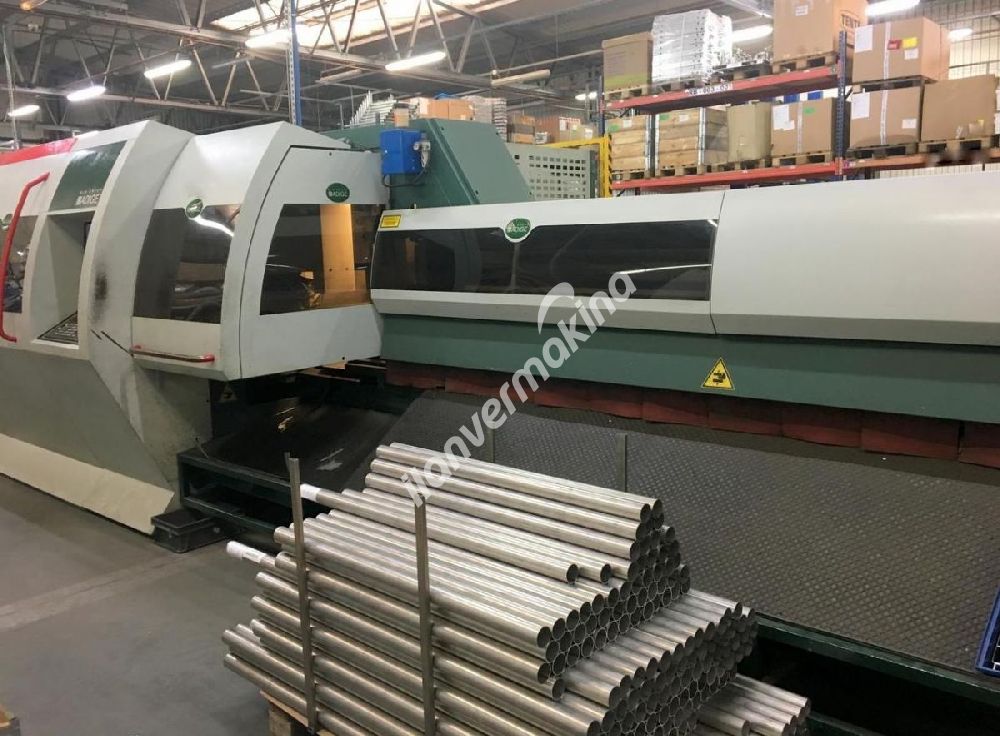

Borular ve profiller için BLM ADIGE GROUP LT823D 3D lazer 2010 yılında üretildi.

3D BLM ADIGE GROUP LT823D lazerin teknik özellikleri:
- CNC kontrolü: SIEMENS Sinumerik
- kafa: 3D
- rezonatör: Rofin
- lazer kaynağı: Rofin DC025 2,5 kW
- çalışma saatleri: 36979 h

Çalışma verileri:
- minimum ayrıntı uzunluğu: 3200 mm
- maksimum ayrıntı uzunluğu: 6500 mm
- maksimum doğrusal detay ağırlığı: 15 kg / m
- maksimum toplam iş parçası ağırlığı: 100 kg

Detay boyutları:
- yuvarlak kesit alanı: 12-140 mm
- yuvarlak kesit (isteğe bağlı): 12-152,5 mm
- kare bölümün tarafı: 12-120 mm
- dikdörtgen ve düz oval kesit alanı: tarif edilen maksimum daire: 170 mm
- kenarın minimum boyutu: 10 mm
- maksimum yan boyut: 140 mm
- maksimum yan boyut (isteğe bağlı): 150 mm
- kenarlar arasındaki maksimum fark: 110 mm
- kenarlar arasındaki minimum fark: 5 mm

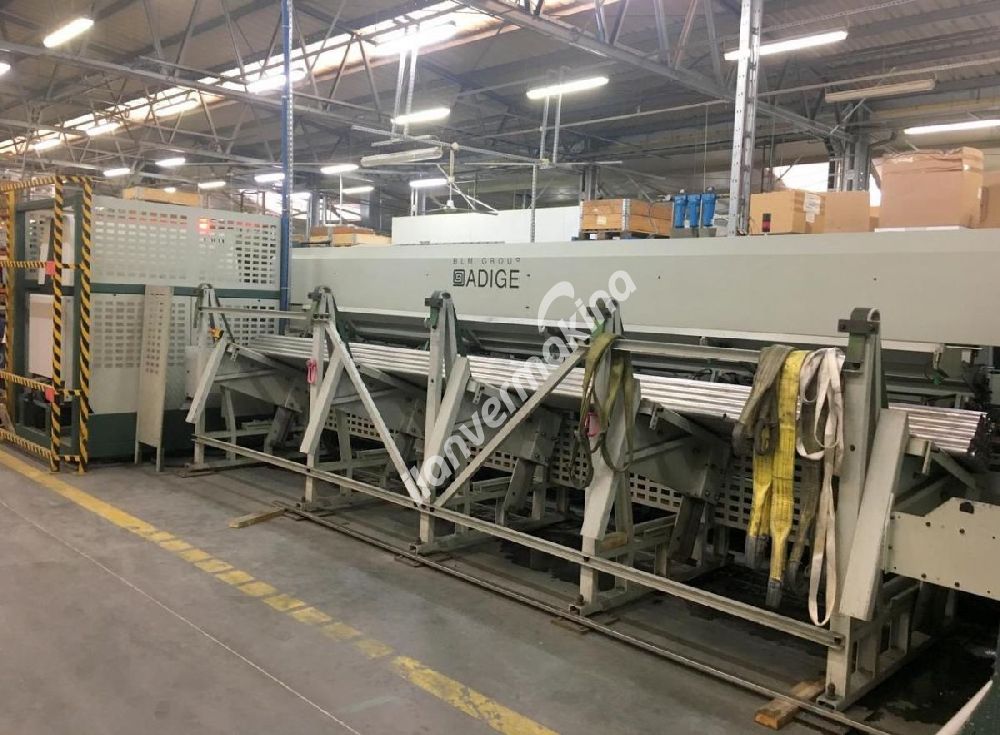

- yükleme tablasının maksimum yükleme kapasitesi: 4000 kg
- maksimum boşaltma tablası uzunluğu: 4500 mm

Kaba ölçüler (l x p x h):
- 4500DC K 20/25 içeriği olmadan tüm kurulum: 15556 x 4600 x 2237 mm
- makine: 10514 x 4600 x 2237 mm
- makine ağırlığı: 9000 kg

Hidrolik kurulum:
- tank kapasitesi: 25 l
- pompa kapasitesi: 25 l / dk
- basınç: 70 bar

Pnömatik kurulum:
- basınç: 6 bar
- akış hızı:> 500 Nl / dak
