Bölüm | Özellik | Birim | TMH-400 |
TABLA | Tabla Ölçüsü | mm | Ø400 |
Maks. Yük Kapasitesi | kg | 350 | |
Tabla Yüksekliği | mm | 1.150 | |
İşparçası Ölçüsü | mm | Ø510 X H630 | |
B Eksen Açısı | derece | 0.001 ( Ops. 1º ) | |
İŞMİLİ | İş Mili Koniği | BT 40 | |
İş Mili Hızı | dev./dk. | 8.000 ( Ops. 10.000 / 12.000 / 15.000 ) | |
İş Mili Motor Gücü (50% ED) | kw | 11 / 7.5 | |
EKSENLER | X Eksen Hareketi | mm | 510 |
Y Eksen Hareketi | mm | 510 | |
Z Eksen Hareketi | mm | 510 | |
Fener Mili Merkezinden Tablaya Mesafe | mm | 180 - 690 | |
Fener Mili Alnından Tablaya Mesafe | mm | 50 - 560 | |
X/Y/Z Seri Hareket Hızları | m/dk. | 36 / 36 / 36 | |
Kesme Hareket Hızı | mm/rev. | 1 - 10.000 | |
ATC | Takım sayısı | 24 ( Ops. 30 ) | |
Takım Tutucu | BT40 | ||
Maksimum Takım Çapı (yan takım yoksa) | Ø89 ( Ops. Ø75 ) | ||
Maksimum Takım Boyu | mm | 300 | |
Maksimum Takım Ağırlığı | kg | 7 | |
MAKİNA GENEL | En x Boy | mm | 3.200 X 1.700 |
Yükseklik | mm | 2.790 | |
Net ağırlık | kg | 6.500 |

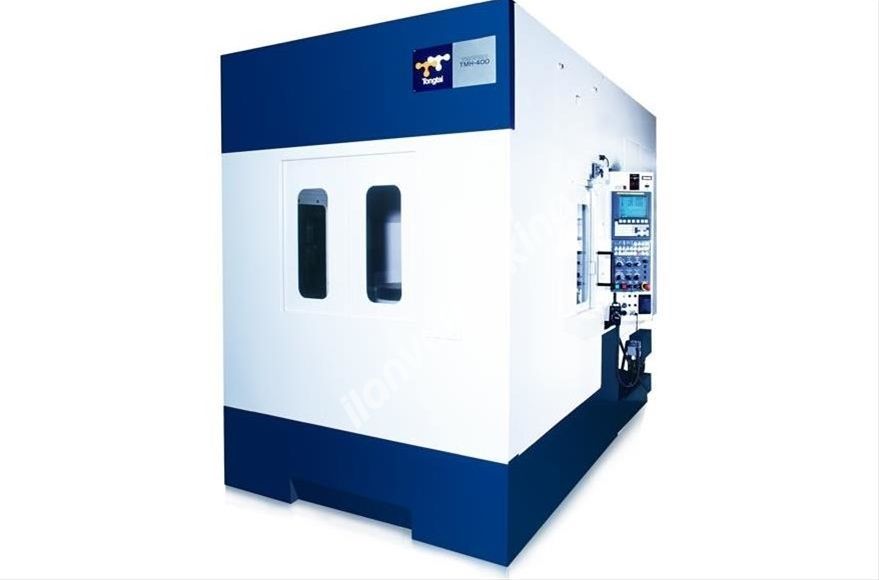

Topper THM-400 Cnc Yatay İşleme Merkezi
Firma: Bimaksan CNC / Bimaksan
