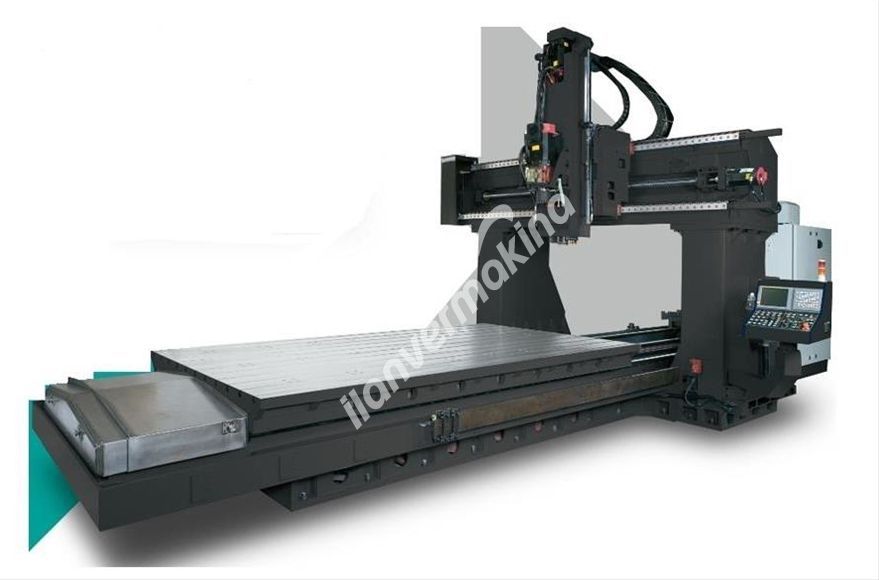

Resmi büyütmek için resmin üzerine tıklayın.
Diğer resimlere göz atmak için resimleri parmağınız ile kaydırabilirsiniz.
| Bölüm | Özellik | Birim | SDM-3216 | SDM-3220 | SDM-3225 | SDM-3225B | SDM-3228 |
| TABLA | Tabla Ölçüsü | mm | 3.000 X 1.400 | 3.000 X 1.700 | 3.000 X 2.000 | 3.000 X 2.200 | 3.000 X 2.500 |
| T Kanalları | mm | 22 | |||||
| Maks. Parça Ağırlığı | ton | 9 | 10 | 11 | 12 | 12 | |
| EKSENLER | X Eksen Hareketi | mm | 3.200 | ||||
| Y Eksen Hareketi | mm | 1.400 | 1.800 (2.400) | 2.400 (3.000) | 2.400 (3.000) | 3.300 | |
| Z Eksen Hareketi | mm | 750 ( 900 , 1.200 ) | 900 (1.200) | ||||
| MESAFELER | İki Kolon Arası Mesafe | mm | 1.600 | 2.000 | 2.500 | 2.500 | 2.800 |
| Fener Mili ile Tabla Arası Mesafe | mm | ISO 50 ST. FEN. MİLİ 220~970 (Z=750) | |||||
| ISO 50 UZUN FEN. MİLİ 70~820 (Z=750) | |||||||
| ISO 40 DDS 128~878 (Z=750) | |||||||
| ISO 50 DDS 190~940 (Z=750) | |||||||
| FENER MİLİ | Fener Mili Hızı | dev./dk. | 4.000 / 6.000 | ||||
| Fener Mili Motoru (Cont./30 dak.) | kw | FANUC 15/18.5 , SIEMENS 15/20.5 , HEIDENHEIN 15/20.5 | |||||
| İş Mili Koniği | BT / DIN / CAT 50 ( BT / DIN / CAT 40 ) | ||||||
| HIZLAR | Seri Hareket Hızları X / Y / Z | m/dk. | 12 / 12 / 10 | ||||
| Kesme Hızı X / Y / Z | mm/dk. | 1~5.000 | |||||
| Min. Ayar | mm | 0.001 | |||||
| ATC | Takım Sayısı | 24 ( 32 / 40 / 60 ) | |||||
| Max. Takım Uzunluğu | mm | 350 | |||||
| Max. Takım Ağırlığı | kg | 18 | |||||
| Max. Takım Çapı (Tutucu ile birlikte) | mm | 125 | |||||
| Max. Takım Çapı (Tutucu olmadan) | mm | 200 | |||||
| Takımdan Takıma Değiştirme Hızı | sn. | 8 | |||||
| SOĞUTMA VE YAĞLAMA | Soğutma Tankı Hacmi | l | 450 | 620 | 760 | 760 | 840 |
| Hidrolik Tankı Hacmi | l | 70 | 80 | ||||
| Yağlama Tankı Hacmi | l | 8 | |||||
| ÇEŞİTLİ | Makine Ağırlığı | ton | 25.5 | 29 | 32 | 38 | 40 |
| İhtiyaç Duyulan Elektrik Gücü | kVA | 50 | |||||
| İhtiyaç Duyulan Pnömatik | kg / cm² | 7 | |||||
| İhtiyaç Duyulan Hidrolik | kg / cm² | 70 | |||||
| Kontrol Ünitesi | FANUC OiM (32i-M / 31i-M) , MITSUBISHI (M70 / M700) | ||||||
| SIEMENS (828D/840DSL) , HEIDENHEIN (iTNC 530 HSCI) | |||||||
