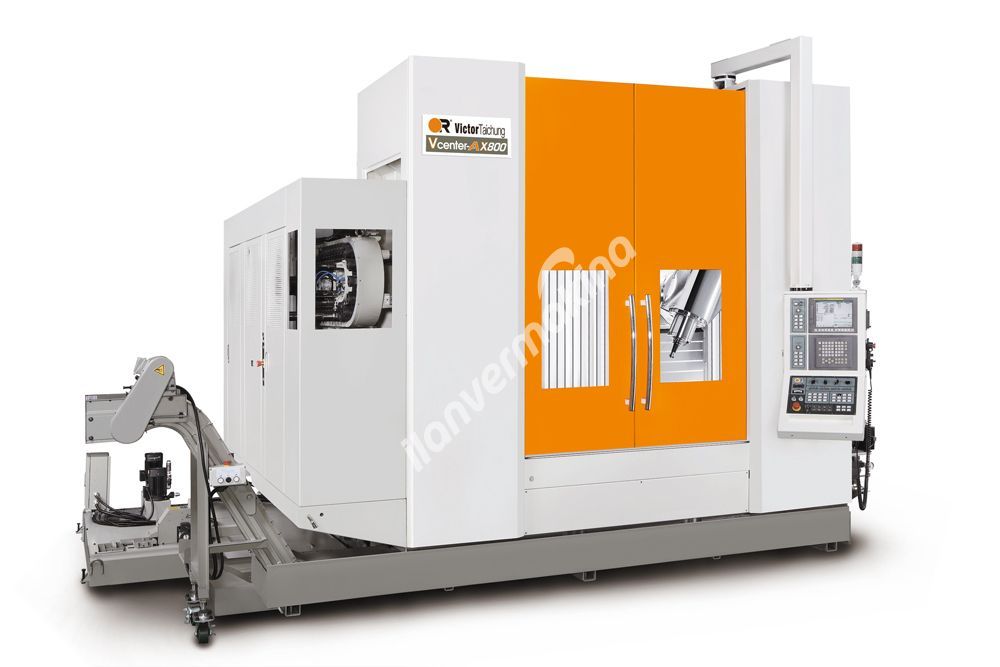

Victor VCenter-AX800/5 Eksen Dik İşleme Merkezi
- Güçlü Kesimler için 3433 Nm C Eksen Sıkma Torku
- 4+1 veya 5 Eksen Simultane İşleme Özelliği
- Roller-Cam-[Boşluksuz] Çalışan Döner Tabla Sistemi
- Hidrolik Sistem Bağlantı Hazırlığı(Std.)
- Rigit, Güçlü Gövde Konstrüksiyonu
- 40 Takım(Std.) / 60 Takım(ops.) Magazin Ünitesi
| KAPASİTE | ||
| X Eksen Hareketi | mm | 1600 |
| Y Eksen Hareketi | mm | 700 |
| Z Eksen Hareketi | mm | 600 (dikey frezleme), 1000 (yatay frezleme) |
| A/C Eksen Hareketi | mm | -30~110/360 |
| MESAFELER | ||
| İşmili Kolon Mesafesi | mm | 890 (dikey frezleme) |
| İşmili Alnı ile Tabla Arası Mesafe | mm | 50 ~ 650 (dikey frezleme) |
| TABLA | ||
| Tabla Ölçüsü | mm | 1250*800 |
| Max.Tabla Yükü | kg | 1200 |
| İŞMİLİ | ||
| İş Mili Koniği | Norm | BBT-40 |
| İş Mili Motor Gücü | kw | 15/18.5/22 |
| İşmili Devri | rpm | 15000 |
| İLERLEMELER | ||
| Boşta İlerleme Hızı X/Y/Z | m/dk | 30/30/30 |
| Boşta İlerleme Hızı A/C | m/dk | 20/25 |
| Eksen Motor Güçleri-X/Y/Z | kw | 9/7/9 |
| Kesme Hızı | kw | 10 (ops. 15,30) |
| Vidalı Mil Çapı ve Hatvesi X | mm | 45*12 |
| Vidalı Mil Çapı ve Hatvesi Y | mm | 45*12 |
| Vidalı Mil Çapı ve Hatvesi Z | mm | 45*12 |
| Kızak Genişliği | mm | 45/55/55 |
| MAGAZİN | ||
| Max.Takım Boyu | mm | 300 |
| Max.Takım Ağırlığı | kg | 7 |
| Magazin Kapasitesi | mm | 40 (ops. 60) |
| Max.Takım Çapı | mm | 76 (125) |
| Takım Değiştirme Hızı | kg | 2.8 (T-T), 7.7 (C-C) |
| Pull-Stud Açısı | sec | 15 (JIS 40P) |
| Takım Seçme Metodu | rastgele | |
| GENEL | ||
| Güç Gereksinimi | KVA | 44 (CTS hariç) Fanuc 64 (CTS hariç) Heidenhain |
| Hava Gereksinimi | kg/cm2 | 5.5 ~ 6.5 |
| Tank Kapasitesi | Liter | 450 |
| Kontrol Ünitesi | FANUC/HEİDENHAİN | 0i-MF (10.4")/Heidenhain TNC |
| Kapladığı Alan | mm | 5575*4321 |
| Makine Yüksekliği | mm | 3433 |
| Net Makine Ağırlığı | mm | 18000 |
