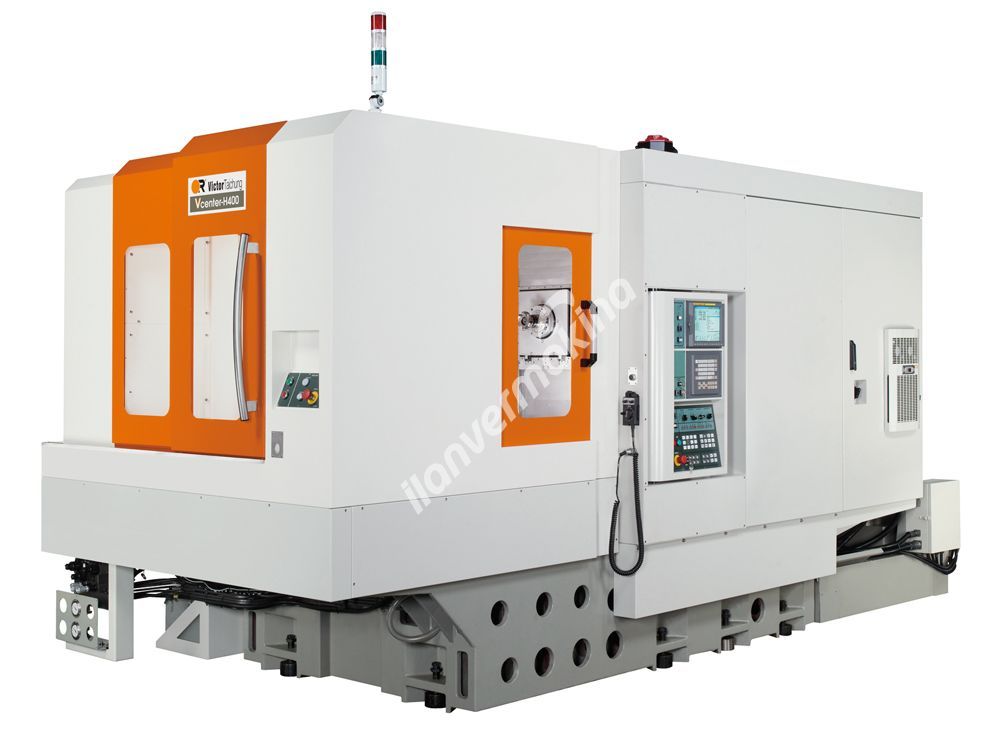

Yüksek Hız ve Esnek Üretim Avantajı ile Verimliliği Arttıran Victor Yatay İşleme Merkezi,
- Built-in İş Mili Ünitesi ile Salgısız İşleme Kalitesi,
- Servo Sürücülü Kontrollü Takım Magazini,
- Servo Motor Kontrollü, Hızlı Palet Değiştirme,
- Simetrik Gövde Dizaynı ile Minumum Isı Geçirgenliği
- Kolay Talaş Boşaltımı için dizayn edilmiş Pratik Talaş Konveyörü
- Kullanıcı Dostu, Az Yer Kaplayan Tasarım,
| KAPASİTE | ||
| X Eksen Hareketi | mm | 500 |
| Y Eksen Hareketi | mm | 600 |
| Z Eksen Hareketi | mm | 500 |
| MESAFELER | ||
| İşmili Alnı ile Tabla Arası Mesafe | mm | 150 ~ 650 |
| Max.Parça Bağlama Kapasitesi | mm | ø600*750 |
| TABLA | ||
| Tabla Ölçüsü | mm | 400*400 |
| T Slot Ölçüsü | kg | 400 |
| Max.Tabla Yükü | kg | M12*P1.75 |
| Min.Tabla Dönme Açısı | deg | 1° (ops. 5° & 0.001°) |
| Palet Değiştirme Zamanı | sec | 7 (P-P), 11.4 (C-C) |
| Palet Değiştirme Tipi | Döner Tabla | |
| 90º'de İndex Zamanı | sec | 3 |
| 180º'de İndex Zamanı | sec | 5 |
| İŞMİLİ | ||
| İş Mili Koniği | BT-40 | |
| İş Mili Motor Gücü | kw | 18.5/22 (high winding) |
| İşmili Devri | rpm | 14000 |
| İş Mili Rulman Çapı | mm | 70 |
| İLERLEMELER | ||
| Boşta İlerleme Hızı | m/dk | 48/48/48 |
| Eksen Motor Güçleri | kw | 4.5/5.5/4.5 |
| Kesme Hızı | kw | 10000 |
| B Eksen Motor Gücü | m/dk | 1.6 |
| Vidalı Mil Çapı ve Hatvesi X/Y/Z | mm | ø40*12 |
| Kutu Kızak Sertliği | mm | THK-Linner/Masuralı |
| MAGAZİN | ||
| Magazin Kapasitesi | Adet | 60 Disk Type |
| Takım Seçme Metodu | rastgele | |
| Max.Takım Çapı | mm | 80 (125) |
| Max.Takım Boyu | mm | 300 |
| Max.Takım Ağırlığı | kg | 7 |
| Takım Değiştirme Hızı | sec | 7.3 (T-T), 9.5 (C-C) |
| Pull-Stud Açısı | der | 75 |
| GENEL | ||
| Kontrol Ünitesi | FANUC | 0i-MF (10.4") |
| Güç Gereksinimi | KVA | 44 (CTS ile 54) |
| Hava Gereksinimi | kg/cm2 | 5.5 ~ 6.5 |
| Tank Kapasitesi | Liter | 550 |
| Talaş Konveyörü Çıkış Yönü | mm | arka |
| Makine Yüksekliği | mm | 2571 |
| Kapladığı Alan | mm | 2580*5320 |
| Net Makine Ağırlığı | kg | 9000 |
