Her Tip Üretim Teknolojilerine Uygun, Yüksek Performanslı, Ekonomik ve Güvenilir CNC Dik İşleme Merkezi
- FANUC 0i-TF Kontrol Ünitesi
- Kol Tipi Magazin Ünitesi
- Düşük Kw'lı Yüksek Torklu İş Mili Motoru
- Burulmaya karşı ön tarafa Montajlanmış Y Eksen Servo Motoru
- Meehanite Döküm Normu ve Güçlü Gövde Yapısı
- Lineer/Sürtünmeli veya Kombine Kızak Sistemi Opsiyonu
HAREKETLER | ||
X Eksen Hareketi | mm | 1020 |
Y Eksen Hareketi | mm | 600 |
Z Eksen Hareketi | mm | 560 |
MESAFELER | ||
İşmili Kolon Mesafesi | mm | 600 |
İşmili Alnı ile Tabla Arası Mesafe | mm | 150 ~ 710 |
TABLA | ||
Tabla Ölçüsü | mm | 1100*510 |
T Slot Ölçüsü | 5*18*100 | |
Max.Tabla Yükü | kg | 750 (102A/C), 1000 (102B) |
İŞMİLİ | ||
İş Mili Koniği | BT-40 | |
İş Mili Motor Gücü | kw | 7,5 |
İşmili Devri | rpm | 10000(Ops.12.000) |
İLERLEMELER | ||
Boşta İlerleme Hızı | m/dk | 36/36/20 (102A), 20/20/18 (102B), 36/36/18 (102C) |
Eksen Motor Güçleri | kw | 3/3/3 |
Kesme Hızı | m/dk | 10 |
Vidalı Mil Çapı ve Hatvesi | mm | 40*P12 |
Z Eksen Vidalı Mil Çapı ve Hatvesi | mm | 40*P10 |
MAGAZİN | ||
Max.Takım Boyu | mm | 300 |
Max.Takım Ağırlığı | kg | 8 |
Magazin Kapasitesi | 24 (disk) | |
Max.Takım Çapı | mm | 80 (125) |
Takım Değiştirme Hızı | sec | 1.5 (T-T), 6.2 (C-C) |
GENEL | ||
Güç Gereksinimi | KVA | 23 |
Kontrol Ünitesi | 0i-MF (10.4") | |
Kapladığı Alan | mm | 2750*2400 |
Makine Yüksekliği | mm | 2640 |
Net Makine Ağırlığı | kg | 6100 |

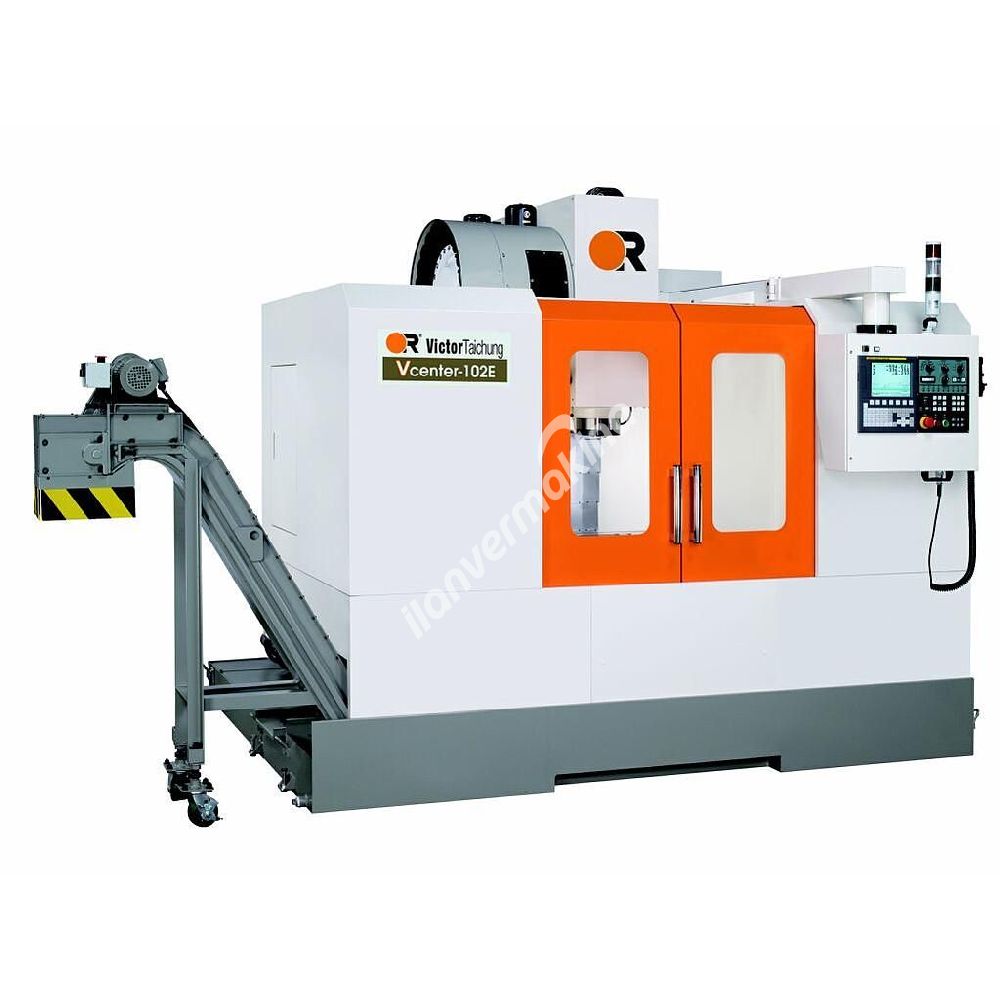

Victor VCenter-102 CNC İşleme Merkezi
Firma: GNC CNC MAKİNA TEKNOLOJİLERİ / GNC MAKİNA
