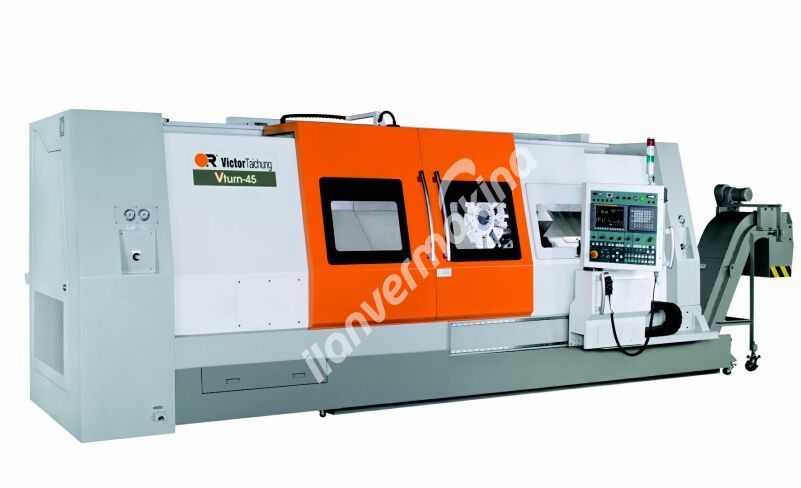

Victor'un Güç ve Performans Gerektiren Çap ve Boy İşleme Toleransları Geniş, Şanzumanlı CNC Torna Tezgahı,
- Gerçek 45 Derece, Tek Parça Gövde Konstüksiyonu,
- 4.250mm Ulaşan Parça Boyu İşleme Kapasitesi,
- A2-11 İş Mili Normu
- 55 HRC Sertlikte, Kutu(Sürtünmeli) Kızak Sistemi
- Yüksek Torklu, 2 Kademeli Şanzuman Ünitesi
- 37 Kw, a30/6000i Yüksek Tork'lu İş Mili Motoru
| KAPASİTE | ||
| Çevirme Çapı | mm | 780 |
| Standart İşleme Çapı | mm | 520 |
| Max. İşleme Çapı | mm | 620 |
| Banko Üzeri Çevirme Çapı | mm | 620 |
| Merkez Mesafesi | mm | 2165 |
| Çubuk Kapasitesi | mm | 117,5 |
| EKSEN İLERLEMELERİ | ||
| X Eksen Hareketi | mm | 310+30 |
| Z Eksen Hareketi | mm | 2200 |
| Boşta İlerleme Hızı (X/Z) | m/min | 20/20 |
| Eksen Motor Güçleri (X/Z) | kW | 4/7 |
| Kesme Hızı | mm/min | 0~1260 |
| Vidalı Mil Çapı ve Hatvesi | mm | 36xP10(X) 50xP16(Z) |
| İŞMİLİ | ||
| İş Mili Ayna Normu | inch | A2-11 (15"/18'') |
| Maks. İş Mili Devri | rpm | 2000 |
| İş Mili Motor Gücü | kW | 30/37 Şanzumanlı |
| İş Mili Rulman İç Çapı | mm | 190 |
| İş Mili Delik Çapı | mm | 135 ( Çektirme Tüpü Hariç ) |
| TARET | ||
| Takım Sayısı | no. | 10 (Opt. 12) |
| Canlı Takım Sayısı | no. | * |
| Kare Takım Ölçüsü | mm | 32 |
| Maks. Delik Kateri Bağlama Çapı | mm | 50 |
| İndeksleme Hızı | sec | 1 |
| İndeksleme Hızı (yukarı/Aşağı dahil) | sec | - |
| PUNTA | ||
| Punta Pinol Çapı | mm | 150 |
| Punta Stroğu | mm | 150 |
| Punta Gövde Koniği | MT#5 | |
| GENEL | ||
| Kontrol Ünitesi | 0i-TF | |
| Tank Kapasitesi | Liter | 450 |
| Toplam Güç Gereksinimi | KVA | - |
| Yaklaşık Makine Ölçüleri | cm | 7100*2700*2200 |
| Net Makine Ağırlığı | kg | 15.580 |
