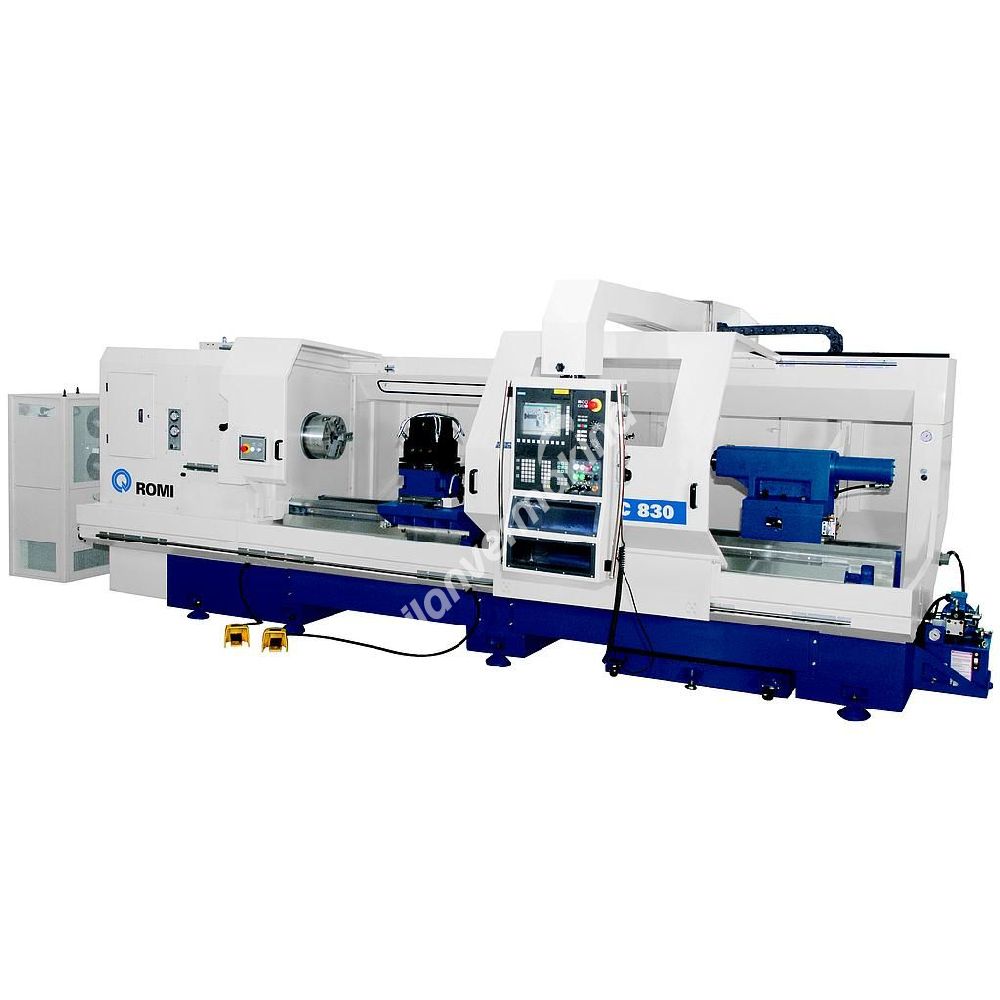

Uzun Boy ve Geniş Çap Seçenekleri ile Esnek ve Verimli Tornalama Operasyonlarına olanak sağlayan Romi Düz Banko CNC Torna Tezgahları
- Ağır Çalışma Şartlarına Dayanabilen Mükemmel İşmili Dizaynı
- Güçlü, Yekpare ve Titreşimi Sönümleyen Gövde Yapısı
- Yüksek Yüzey Kalitesi ve Uzun takım Ömrü
- İsteğe Göre Manuel yada Otomatik Çalışabilme Özelliği
- Yüksek Hassasiyete Sahip Vidalı miller
- Kullanıcı Dostu Kontrol Sistemi İle Kolay Programlama
- Esnek ve Kullanışlı Yapısı ile Birçok Tip Parça İşleme Olanağı
| KAPASİTE | |||
| Çevirme Çapı | mm |
850 |
|
| Araba Üstü Çevirme Çapı | mm |
550 |
|
| Merkez Mesafesi | mm | 3020 | 5020 |
| EKSEN İLERLEMELERİ | |||
| X Eksen Hareketi | mm |
520 |
|
| Z Eksen Hareketi | mm | 3020 | 5020 |
| Boşta İlerleme Hızı (X/Z) | m/min | 8/8 | 5/8 |
| İŞMİLİ | |||
| İş Mili Ayna Normu | inch | A2-11'' / A2-15'' | A2-11'' |
| Maks. İş Mili Devri | rpm | 1000 / 550 | 1000 |
| Hız Aralığı | rpm | 1. Step = 1-250 | 1. Step = 1-194 |
| 2. Step = 1-1000 | 2.Step = 1-550 | ||
| İş Mili Motor Gücü | kW | 33,6 | 33,6 |
| İş Mili Delik Çapı | mm | 160(A2-11) - 260(A2-15) | 160(A2-11) |
| İş Mili Güç Aktarım Şekli |
Şanzumanlı |
||
| PUNTA | |||
| Punta Pinol Çapı | mm |
130 |
|
| Punta Stroğu | mm |
200 |
|
| Punta Gövde Koniği |
MT#5 |
||
| GENEL | |||
| Kontrol Ünitesi |
Siemens 828 |
||
| Toplam Güç Gereksinimi | KVA |
50 |
|
| Yaklaşık Makine Ölçüleri | mm | 7520x3200 | 9520x3200 |
| Net Makine Ağırlığı | kg | 10250 | 13750 |
