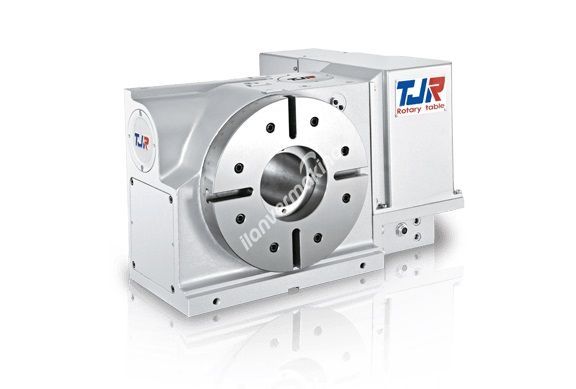

TJR HR-320R Cnc Divizör 4. Eksen Sonsuz Vidalı

Tezgah Takımları / Yedek Parça / Aksesuar / Cnc Döner Tabla / Cnc Divizör

İlan Detayı Büyük Resimler

Resmi büyütmek için resmin üzerine tıklayın.

Diğer resimlere göz atmak için resimleri parmağınız ile kaydırabilirsiniz.

TJR HR-320R Cnc Divizör 4. Eksen Sonsuz Vidalı

Fotoğrafı Büyüt (Mega Foto)

İlan No

: 12670
Marka

: TJR
Yıl / Model

: Belirtilmemiş / hr-320r
Fiyat

: Fiyat Sor
Durumu

: Yeni(Sıfır)
Kimden

: Satıcıdan
Ekleme / Güncelleme Tarihi

: 31 Ekim 2018 Çarşamba / 31 Ekim 2018 Çarşamba

İletişim Bilgileri

Firma Adı

: GNC CNC MAKİNA TEKNOLOJİLERİ
Yetkili Kişi

: GNC MAKİNA
Adres

: Yukarı Dudullu, Hünkar Sk. No:4, 34776 Ümraniye / İstanbul / Türkiye
Telefon

: +90 216-471-4620
Cep Tel

: +90 549-480-4620
Whatsappla iletişim Kur

Mağazaya Git Tüm İlanları Mesaj Gönder Konum Şikayet Et Favorilere Ekle

Açıklama

Hassas ve Hızlı İndeksleme Kapasitesine Sahip Tayvan'ın En Prestijli Divizör Üreticisi,

- Eksenel yüklere karşı , Rijit Büyük çaplı rulmanlar .
- Büyük fenermili tasarımı ile ergonomik çalışma imkanı.
- Düşük Dişli oranı (120:1) sayesinde yüksek hızlı ilerleme.
- Hidrolik fren mekanizması sayesinde güçlü kilitleme.

Item / Model		Unit	HR-210	HR-255	* HR-320	HR-400
Tabla Çapı		mm	Φ 210	Φ 255	Φ 320	Φ 400
Tabla delik çapı		mm	Φ 67	Φ 110	Φ 150	Φ 150
Inner Diameter of Mandrel Sleeve (Optional)		mm	Φ 40H7	Φ 80H7	Φ 120H7	Φ 120H7
Divizör delik çapı		mm	Φ 40	Φ 80	Φ 120	Φ 120
Merkez yüksekliği (Dikey)		mm	160	160	210	255
Tabla yüksekliği (Yatay)		mm	152	200	235	250
Tabla T-slot Genişliği		mm	12H7	12H7	14H7	14H7
Guide Block Genişliği		mm	18h7	18h7	18h7	18h7
Min. Indeksleme		deg.	0.001	0.001	0.001	0.001
Indeksleme Hassasiyeti		sec.	20	15	15	15
Tekrarlama Hassasiyeti		sec.	4	4	4	4
Sıkma Metodu (Basınç)		kg/cm2	Hidrolik (35kg/cm2)
Sıkma Torku		kg-m	28	70	115	200
Servo Motor Model	FANUC	-	α4i/ α8i/β8is (Taper Shaft with Key)	α4i/ α8i/β8is (Taper Shaft with Key)	α12i/β22is (Direct Shaft without Key)	α12i/β22is (Direct Shaft without Key)
Servo Motor Model	MITSUBISHI	-	HF-54/104 (Taper Shaft with Key)	HF-104/154 (Taper Shaft with Key)	HF-204 (Direct Shaft without Key)	HF-204 (Direct Shaft without Key)
Hız Oranı		-	1/90	1/120	1/120	1/120
Max. Dönme Devri (Calculate with Fanuc Motor)		r.p.m	44.4	33.3	25	25
Müsade edilen yük ( Yatayda )		kg.cm.sec2	8.3	20.3	44.8	100
Müsade edilen iş parçası yükü	Dikey	kg	75	100	150	200
	Puntalı	kg	150	250	350	500
	Yatay	kg	150	250	350	500
Müsade edilen yüklenme (Kilitlemede iken)	F	kgf	1450	2000	3000	4000
	FxL	kgf.m	100	112	300	400
	FxL	kgf.m	28	55	90	180
Kurt Dişlinin Mukavemeti		kg.m	18	55	80	170
Net Ağırlık( servo motor hariç )		kg	55	109	204	315
