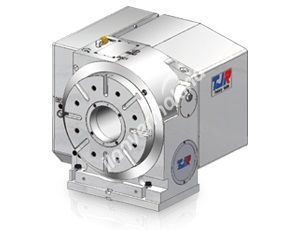

Hassas ve Hızlı İndeksleme Kapasitesine Sahip Tayvan'ın En Prestijli Divizör Üreticisi,
- Eksenel yüklere karşı , Rijit Büyük çaplı rulmanlar .
- Büyük fenermili tasarımı ile ergonomik çalışma imkanı.
- Düşük Dişli oranı (120:1) sayesinde yüksek hızlı ilerleme.
- Hidrolik fren mekanizması sayesinde güçlü kilitleme.
| Item/Model | Unit | HR-320B | |
|---|---|---|---|
| Table Diameter | mm | Ø 320 | |
| Diameter of Table Central Hole | mm | Ø 150 | |
| Inner Diameter of Mandrel Sleeve | mm | Ø 120H7 | |
| Diameter of Center Through Hole | mm | Ø 220*217 Big Bore | |
| Center Height (Vertical) | mm | 255 | |
| Table Height (Horizontal) | mm | - | |
| Minimum distance between table centers | mm | - | |
| Table T-slot Width | mm | 14H7 | |
| Guide Block Width | mm | 18h7 | |
| Min. Increment | deg. | 0 | |
| Indexing Precision | sec. | 15 | |
| Repeatability | sec. | 4 | |
| Clamping System (Hydraulic) | kg/cm2 | 35 | |
| Clamping Torque | kg-m | 115 | |
| Servo Motor Model | FANUC | Direct Shaft without Key | α12i/ß22is |
| MITSUBISHI | Direct Shaft without Key | HF-204 | |
| Speed Reduction Ratio | - | 1：150 | |
| Max. Rotation Rate of Table (Calculate with Fanuc α Motor) |
r.p.m | 25 | |
| Allowable Inertia Load Capacity (Horizontal) |
kg.cm.sec2 | - | |
| Allowable Workpiece Load |
Vertical |
kg | 50 |
| with Tailstock | kg | 100 | |
Horizontal |
kg | - | |
| Allowable Load (with Rotary Table Clamping) |
F |
kgf | 150 |
FxL |
kgf.m | 350 | |
FxL |
kgf.m | 3000 | |
Strength of worm gears |
kg.m | 115 | |
| Net Weight (servo motor excluded) | kg | - | |
