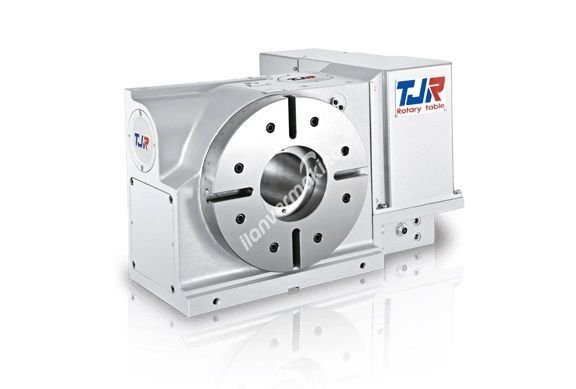

Hassas ve Hızlı İndeksleme Kapasitesine Sahip Tayvan'ın En Prestijli Divizör Üreticisi,
- İsteğe Bağlı Hidrolik veya Pnömatik Frenleme Sistemi
- İsteğe Bağlı Dikey veya Yatay Kullanım Olanağı
- Sağ, Sol veya Arka Motor Seçeneği
- Çoklu Bağlamaya imkan Sağlayan Çoklu İş Mili Ops.
| Item/Model | Unit | HR-255 | |
|---|---|---|---|
| Table Diameter | mm | Ø 255 | |
| Diameter of Table Central Hole | mm | Ø 110 | |
| Inner Diameter of Mandrel Sleeve | mm | Ø 80H7 | |
| Diameter of Center Through Hole | mm | Ø 80(Big Bore) | |
| Center Height (Vertical) | mm | 160 | |
| Table Height (Horizontal) | mm | 200 | |
| Table T-slot Width | mm | 12H7 | |
| Guide Block Width | mm | 18h7 | |
| Min. Increment | deg. | 0.001 | |
| Indexing Precision | sec. | 15 | |
| Repeatability | sec. | 4 | |
| Clamping System (Pneumatic) | kg/cm2 | 35 | |
| Clamping Torque | kg-m | 70 | |
| Servo Motor Model | FANUC | - | α8i/ß8is(Taper shaft) |
| MITSUBISHI | - | HF-104/154 (Taper shaft) | |
| Speed Reduction Ratio | - | 1：120 | |
| Max. Rotation Rate of Table (Calculate with Fanuc α Motor) | r.p.m | 33.3 | |
| Allowable Inertia Load Capacity (Horizontal) | kg.cm.sec2 | 20.3 | |
| Allowable Workpiece Load | Vertical |
kg | 100 |
| with Tailstock | kg | 250 | |
| Horizontal | kg | 250 | |
| Allowable Load(with Rotary Table Clamping) | F |
kgf | 2000 |
FxL |
kgf.m | 112 | |
FxL |
kgf.m | 70 | |
Strength of worm gears |
kg.m | 55 | |
| Net Weight (servo motor excluded) | kg | 109 | |
