TJR AR-250L Cnc Divizör 4. Eksen Sonsuz Vidalı

  • TJR AR-250L Cnc Divizör 4. Eksen Sonsuz Vidalı

Resmi büyütmek için resmin üzerine tıklayın.

Diğer resimlere göz atmak için resimleri parmağınız ile kaydırabilirsiniz.

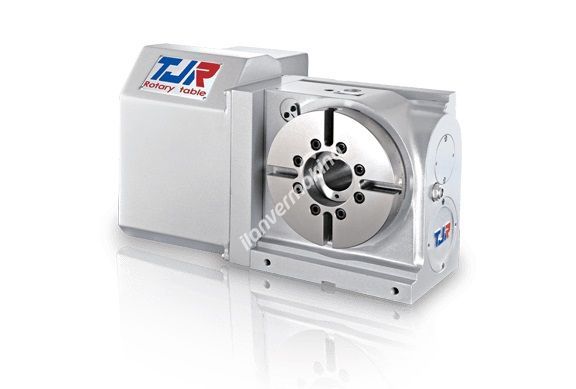

TJR AR-250L Cnc Divizör 4. Eksen Sonsuz Vidalı

Fotoğrafı Büyüt (Mega Foto)

  • İlan No
    : 12665
  • Marka
    : TJR
  • Yıl / Model
    : Belirtilmemiş / ar-250l
  • Fiyat
  • Durumu
    : Yeni(Sıfır)
  • Kimden
    : Satıcıdan
  • Ekleme / Güncelleme Tarihi
    : 31 Ekim 2018 Çarşamba / 31 Ekim 2018 Çarşamba
İletişim Bilgileri
Açıklama

Hassas ve Hızlı İndeksleme Kapasitesine Sahip Tayvan'ın En Prestijli Divizör Üreticisi,

- İsteğe Bağlı Hidrolik veya Pnömatik Frenleme Sistemi
- İsteğe Bağlı Dikey veya Yatay Kullanım Olanağı
- Sağ, Sol veya Arka Motor Seçeneği
- Çoklu Bağlamaya imkan Sağlayan Çoklu İş Mili Ops.



Item / Model Unit AR-125L AR-170L AR-210L AR-250L
Tabla Çapı mm Φ 125 Φ 170 Φ 210 Φ 250
Tablanın merkez delik çapı  mm Φ 35H7 Φ 67 Φ 67 Φ 67
Inner Diameter of Mandrel Sleeve (Optional) mm - Φ 40H7 Φ 40H7 Φ 40H7
Fenermili Delik çapı mm  Φ 25  Φ 40  Φ 40 Φ 40
Merkez yüksekliği ( Dikey ) mm  110 135 160 160
Tabla Yüksekliği Yatay mm 152 152 152 160
T kanal genişliği mm 12H7 12H7 12H7 12H7
Guide Block genişliği mm  14h7 18h7 18h7 18h7
Min. indeksleme  deg. 0.001 0.001 0.001 0.001
İndeksleme hassasiyeti  sec.  40 20 20 20
Tekrarlanabilirlilik  sec. 4 4 4 4
Fren sistemi  kg/cm2 Pnömatik  (5kg/cm2)
Frenleme Torku  kg-m 9 20 20 20
Servo Motor Model FANUC Taper Shaft with Key  α2i/β4is α4i/α8i/β8is α4i/α8i/β8is α4i/α8i/β8is
MITSUBISHI Taper Shfat with Key  HF-75/105 HF-54/104  HF-54/104  HF-54/104
Dişli oranı -  1/60 1/90 1/90 1/90
Max. Dönme hızı
(Calculate with Fanuc α Motor)
 r.p.m 83.33 44.4 44.4 44.4
Müsade edilen yük kağasitesi(Horizontal)  kg.cm.sec2 2 5.4 8.3 11.7
Müsade edilen İş parçası Yük kapasasitesi

Dikey       kg  50 75 75 75
Puntalı  kg 100 150 150 150
Yatay  kg 100 150 150 150
Frenleme Yaparken ki yük kapasitesi F                    kgf 1000 1450 1450 1450
FxL              kgf.m 45 100 100 100
FxL             kgf.m  12 20 20 20
Kurt dişli direnci              kg.m 9 18 18 18
Net ağırlık ( servo motor hariç )   kg 34 50 55

58
