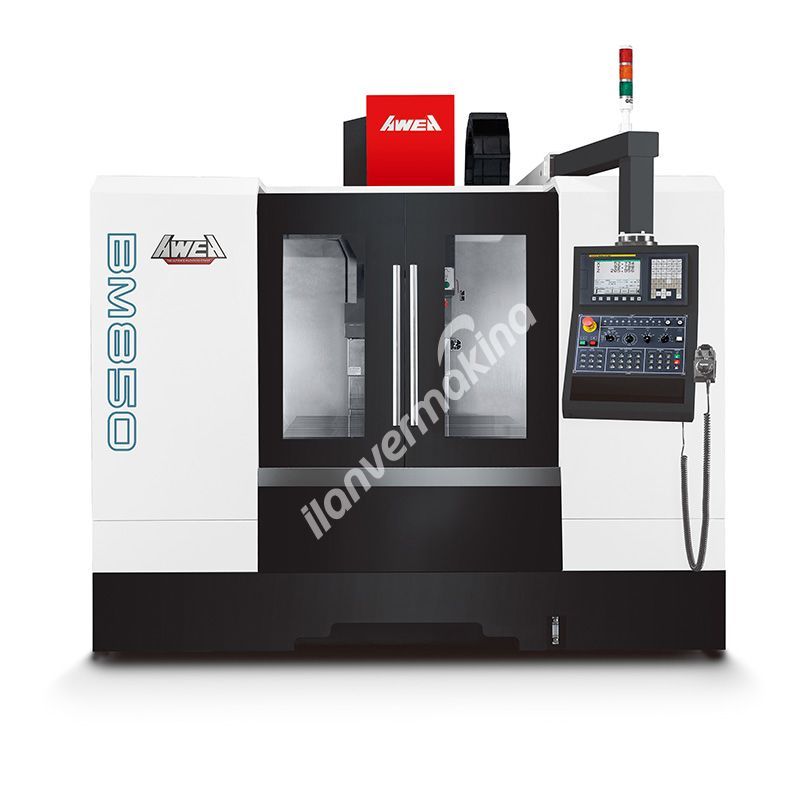

Maksimum Performans Ve Hız
Tüm eksenlerde ileri teknoloji lineer kızak sistemi ile AWEA BM serisi, Türk sanayicisine hızlı, güçlü, istikrarlı bir işleme performansı sunmaktadır.
BM serisi güncel tüm talepleri karşılamak ve yüksek hassasiyetli kalıp ve makine parçalarını işlemek için tasarlanmıştır.
Dünya daki referansları ve üstün performansı ile AWEA fark yaratıyor.

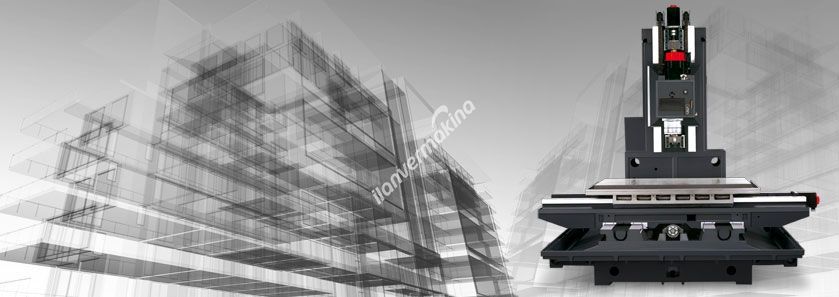

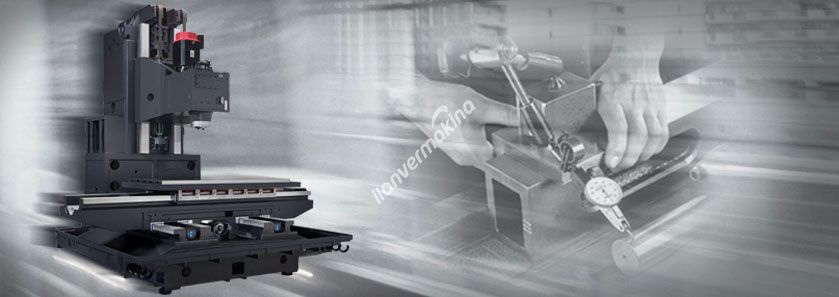

FEM Analizli rijid döküm gövde yapısı
Fem analizli rijid ve geniş döküm kolon yapısı (Y şekil)
Hidrostatik geniş kızak sistemi (Y ekseninde 4’lü)
56 Değişik yerde raspa işçiliği
Güçlü fenermili gövdesi
C3 öngerilmeli vidalı miller
Eksenlerde torl limitli direkt tahrik sistemi
Çıkarılabilir bor yağı tank sistemi
Ergonamik kullanım
Tam kapalı muhafaza kabini
Hassas Sertleştirilmiş kutu kızaklar.
Tezgah içi aydınlatma tertibatı
Soğutma suyu sistemi
Tüm kızaklar ve bilyalı miller için otomatik yağlama sistemi
Hassas ve rijid bilyalı mil ve yatakları
Rijid klavuz çekme fonksiyonu
Helisel interpolasyon
İş bitti ikaz lambası
Kapı emniyet mekanizması
Takım çantası ve kiti
Kullanma, Bakım ve Elektrik kitapları
380 V , 50 Hz , 3- faze şehir ceryanına uygun transformatör ve donanımı.
CE.
|
X/Y/Z Ekseni Haraketi (mm) |
850X600X600 |
| X-Y Ekseni Hızlı İlerlemeler (m/Dk) | 24m/Dk |
| Z Ekseni Hızlı İlerleme (m/Dk) | 20m/Dk |
| Kesme İlerlemesi (m/Dk) | 1-10m/Dk |
| Tabla Ölçüsü (mm) | 1050x600 |
| Maksimum Tabla Yükü (Kg) | 850 |
| Tabla Zemin Mesafesi (mm) | 900 |
| İşmili Motor Aktarımı | Belt-Kayış Kasnak (Ops. Direk Veya Şanzuman) |
| İşmili Devri (rpm) | 10.000 (Ops. 12.000 Ve 15.000) |
| İşmili Koniği | BT40 (Ops. BT50) |
| İşmili Motoru (kW) | 11/15 . |
| İşmili-Tabla Mesafesi (mm) | 125-725 |
| İşmili-Kolon Mesafesi (mm) | 680 |
| ATC Tipi | 24 Kol TİPİ |
| Maksimum Takım Çapı (mm) | 90/150 (Yan Göz Boş Durumda) |
| Maksimum Takım Boyu (mm) | 250 |
| Maksimum Takım Ağırlığı (Kg) | 8 |
| Takım Değiştirme Zamanı (sn) | 2.5 (Ops. 1,5) |
| Pozisyonlama Hassasiyeti (mm) | 0,005, JIS 6336-2 |
| Tekrarlama Hassasiyeti (mm) | 0,003, JIS 6336-2 |
| CNC kontrol Ünitesi | Fanuc 0-İMD (Ops. Mitsubishi M70) |
| Voltaj/Güç | AC200/220 + 10% Faz / 25KVA |
| Hava | 6 Mg/cm3 |
| Bor Yağ Tankı (lt) | 265 |
| Ağırlık (Kg) | 6500 |
