Talaşlı İmalat / CNC Yatay işlem

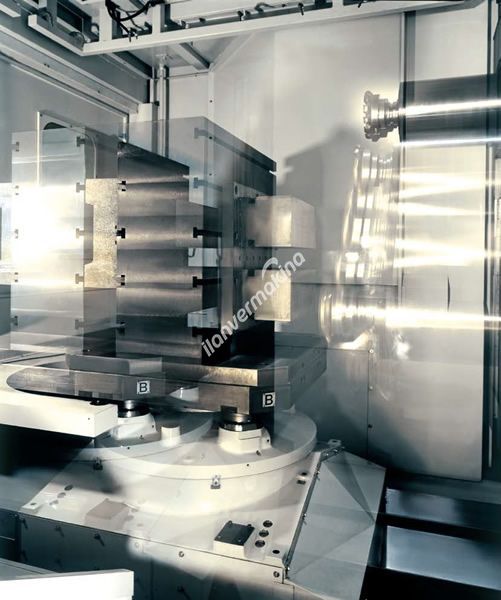

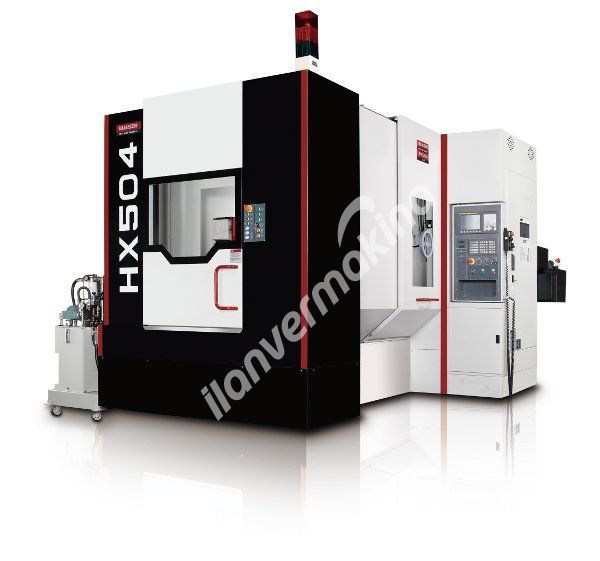

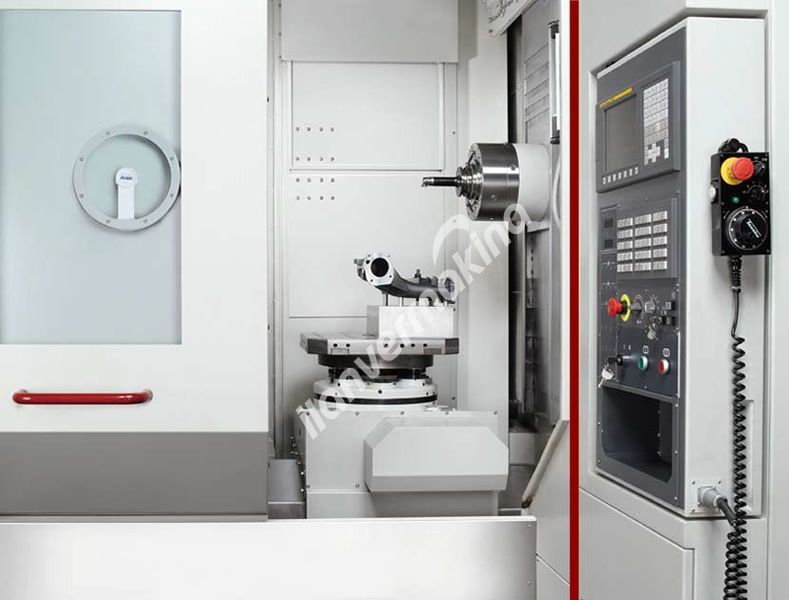

Quaser HX504BP Cnc Yatay İşleme Merkezi 500x500 Tabla

  • Quaser HX504BP Cnc Yatay İşleme Merkezi 500x500 Tabla
  • Quaser HX504BP Cnc Yatay İşleme Merkezi 500x500 Tabla
  • Quaser HX504BP Cnc Yatay İşleme Merkezi 500x500 Tabla
  • Quaser HX504BP Cnc Yatay İşleme Merkezi 500x500 Tabla

Resmi büyütmek için resmin üzerine tıklayın.

Diğer resimlere göz atmak için resimleri parmağınız ile kaydırabilirsiniz.

Quaser HX504BP Cnc Yatay İşleme Merkezi 500x500 Tabla Quaser HX504BP Cnc Yatay İşleme Merkezi 500x500 Tabla Quaser HX504BP Cnc Yatay İşleme Merkezi 500x500 Tabla Quaser HX504BP Cnc Yatay İşleme Merkezi 500x500 Tabla

Fotoğrafı Büyüt (Mega Foto)

  • İlan No
    : 12084
  • Marka
    : Quaser
  • Yıl / Model
    : Belirtilmemiş / hx504bp
  • Fiyat
  • Durumu
    : Yeni(Sıfır)
  • Kimden
    : Satıcıdan
  • Ekleme / Güncelleme Tarihi
    : 9 Ekim 2018 Salı /
İletişim Bilgileri
Açıklama

Qauser Cnc yatay işleme merkezleri uzun yıllardan buyana siz sanayicilerimize başarı ile hizmet vermektedir.

Quaser yatay işleme merkezlerinin en belirgin özelliği , rijid yapısı ve geniş çalışma alanıdır.

Otomotiv sanayinde bir çok yedek parça üretiminde kullanılmaktadır.



FEM Analizli rijid döküm gövde yapısı
Lineer kızak sistemi
Mükemmel işmili teknolojisi
C3 öngerilmeli vidalı miller
Eksenlerde direkt tahrik sistemi
Japon rotary tabla sistemi Matsumato
Çıkarılabilir bor yağı tank sistemi
Ergonamik kullanım
Tam kapalı muhafaza kabini
Tezgah içi aydınlatma tertibatı
Soğutma suyu sistemi
Tüm kızaklar ve bilyalı miller için otomatik yağlama sistemi
Hassas ve  rijid bilyalı mil ve yatakları
Rijid klavuz çekme fonksiyonu
Yüksek ivmelenme sistemi
Helisel interpolasyon
Kapı emniyet mekanizması
Takım çantası ve kiti
Kullanma, Bakım ve Elektrik CD leri
380 V , 50 Hz , 3- faze şehir ceryanına uygun transformatör ve donanımı.
CE.





Teknik Özellikler





X Ekseni haraketi (mm)





762

Y Ekseni haraketi (mm) 640
Z Ekseni haraketi (mm) 810
Tabla Ölçüsü (mm) 500x500
Tabla indeks (º) 1(Ops.0,001)
Palet sayısı (adet) 2
Maksimum Tabla Yükü (kg) 500
Maks. İş parçası (mm) Ø762xH900
İşmili ile tabla arası mesafesi (mm) 85-725
Tabla Zemin Mesafesi  (mm) 1130
İşmili Devri (rpm) 9000(Ops.12000,15000)
İşmili Koniği BBT40
İşmili Motoru (kw) 35
X-Ekseni hızlı ilerleme (mm/min) 48000
Y-Ekseni hızlı ilerleme (mm/min) 48000
Z- Ekseni hızlı ilerleme (mm/min) 48000
Kesme İlerlemesi (mm/min) 1-48000
Takım Magazin kapasitesi (adet) 60(Ops.120,240)
Maksimum Takım Çapı / Yan pot boşken (mm) 76,2/150
Maksimum Takım Boyu (mm) 450
Maksimum Takım Ağırlığı (kg) 10
Pozisyonlama Hassasiyeti (JIS B 6338) ±0,003
Tekrarlama Hassasiyeti (JIS B 6338) ±0,002
CNC kontrol Ünitesi Fanuc 31iM
Gerekli Güç 41
Gerekli Hava (kg/cm2) 5-9
Hidrolik ünitesi tank kapasitesi (Pompa) (liter (HP)) -
Yağlama tank kapasitesi (lt) -
Bor yağ tankı kapasitesi (liter (HP)) 450
Makine Yüksekliği (mm) 3030
Makine oturma alanı (mm) 3450x4280
Makina ağırlığı (kg) 13000
