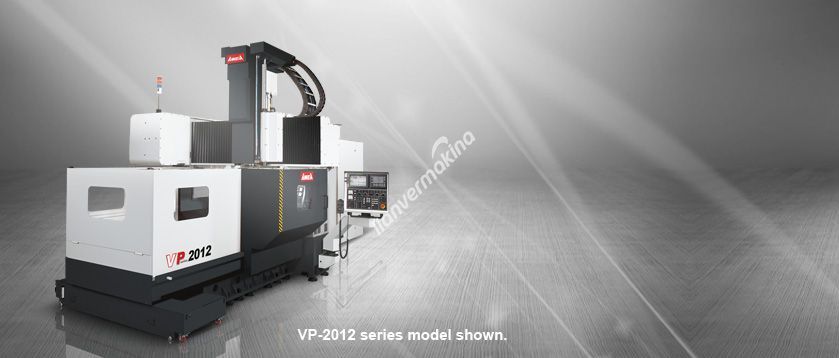

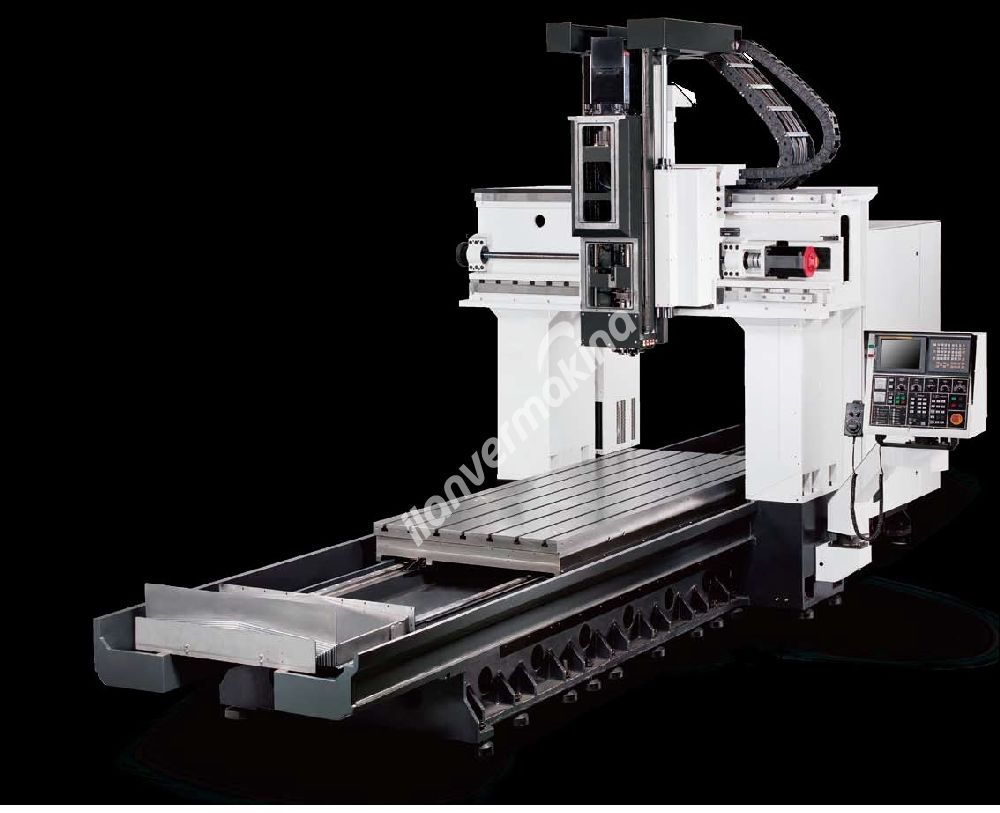

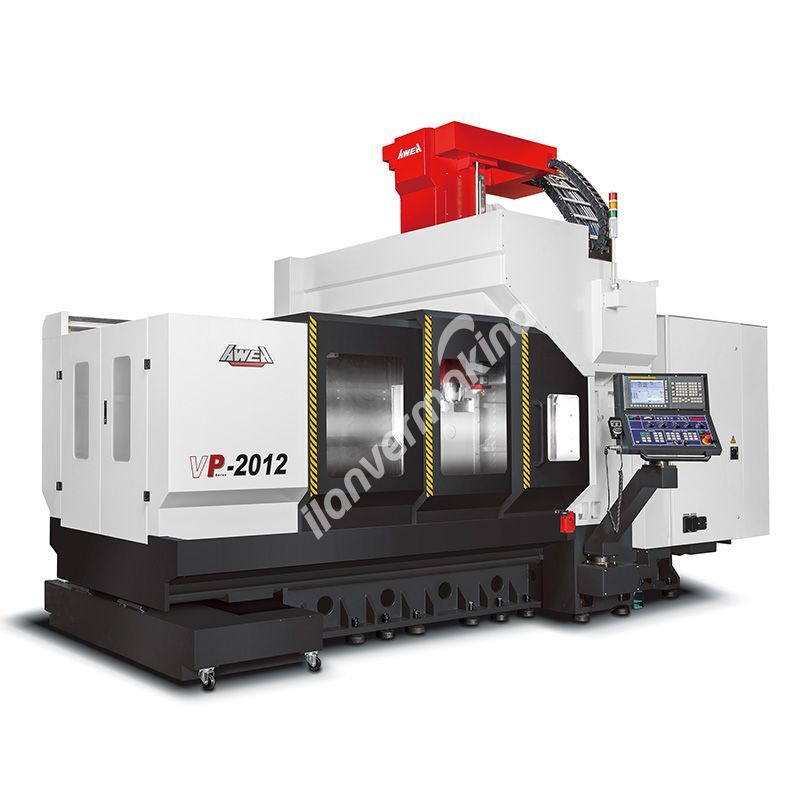

Ultra performans köprü tipi işleme merkezleri
AWEA firması yılların vermiş olduğu bilgi birikimi ile VP serisi köprü işlemel merkez lerinde rakiplerine üstünlük kuruyor. VP serisi köprü işleme merkezleri yenilikçi tasarım ve kararlı bir makine yapısının gelişmiş kavramını sağlayan en kompakt işleme merkezidir.
Tüm ürün hattı bugün ve yarının taleplerini karşılamak için, size yüksek verimlilik işleme çözümleri yüksek performans sağlar.
Hassas kalıp , konstrüksiyon , havacılık ve enerji sektörlerinde tüm dünyada oldukça fazla referansı bulunan bu modellerimiz Türkiyede de onlarca adet referansa sahiptir.
| Tek-Parça Köprü yapısı |
| Döküm gövde yapısı |

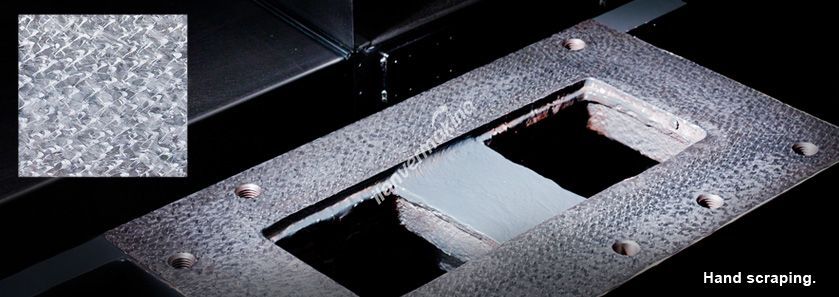

| El ile raspalanmış kontak yüzeyleri |
| En hassas şekilde tasarlanmış montaj yöntemi |
| Tasarımda yapısal rijitlik ve yük dengeleme |
| Kaburgalarla takviye edilmiş yüksek kaliteli döküm tabla |
| Sonlu Elemanlar Metodu (FEM) analizi |
| Hassas geri bildirim sistemi ( Patentli ) |
| Eksenel tork debriyaj sistemi ( Patentli) |
| Yüksek teknolojik döküm makinede istikrarı artırırken titreşimi engeller |
| Yüksek talaş kaldırma kabiliyetine sahip işmili ve şanzuman sistemi |
| Merkezi-Simetrik işmili sistemi |
| Masura tipi Lineer kızak sistemi |
| Öngerilimi alınmış hassas vidalı miller |
| Tüm kızaklar ve bilyalı miller için otomatik yağlama sistemi |
| İş bitti ikaz lambası |
| 380 V , 50 Hz , 3- faze şehir ceryanına uygun transformatör ve donanımı. |
| CE. |
|
X Ekseni haraketi |
2000 mm |
| Y Ekseni haraketi | 1200 mm |
| Z Ekseni haraketi | 760 mm |
| Tabla Ölçüsü | 2000x1100 mm |
| Maksimum Tabla Yükü | 3500 Kg |
| İşmili ile tabla arası mesafesi | 200-760 mm |
| Kolonlar arası mesafe | 1300 mm |
| İşmili Devri | 6.000 (Ops. 8.000 / 10.000 ) rpm |
| İşmili Koniği | BT50 |
| İşmili Motoru | 11/15 (Ops 22 / 26 ) kW |
| X-Ekseni hızlı ilerleme | 20.000 mm/min |
| Y-Ekseni hızlı ilerleme | 20.000 mm/min |
| Z- Ekseni hızlı ilerleme | 20.000 mm/min |
| Kesme İlerlemesi | 10.000 mm/min |
| Takım Magazin kapasitesi | 24 ( Ops 32/40 ) adet |
| Maksimum Takım Çapı / Yan pot boşken | Ø 125 / Ø 215 mm |
| Maksimum Takım Boyu | 350 mm |
| Maksimum Takım Ağırlığı | 15 Kg |
| Pozisyonlama Hassasiyeti | ± 0.010 / Full Travel JIS B 6338 |
| Tekrarlama Hassasiyeti | ± 0.003 JIS B 6338 |
| CNC kontrol Ünitesi | Fanuc 0-İMD (Ops. Mitsubishi M70,M720,Siemens S828D , Fanuc 31iM ) |
| Gerekli Güç | AC 220 ± 10 % 3 , 60 / 50 Hz / 40 kVA |
| Gerekli Hava | 5 ~ 8 Kg/cm2 |
| Hidrolik ünitesi tank kapasitesi (Pompa) | 120 ( 7.5 ) liter ( HP ) |
| Yağlama tank kapasitesi | 4,5 Lt |
| Bor yağ tankı kapasitesi | 370 ( 0.7 ) liter ( HP ) |
| Makina ağırlığı | 18,000 Kg |
