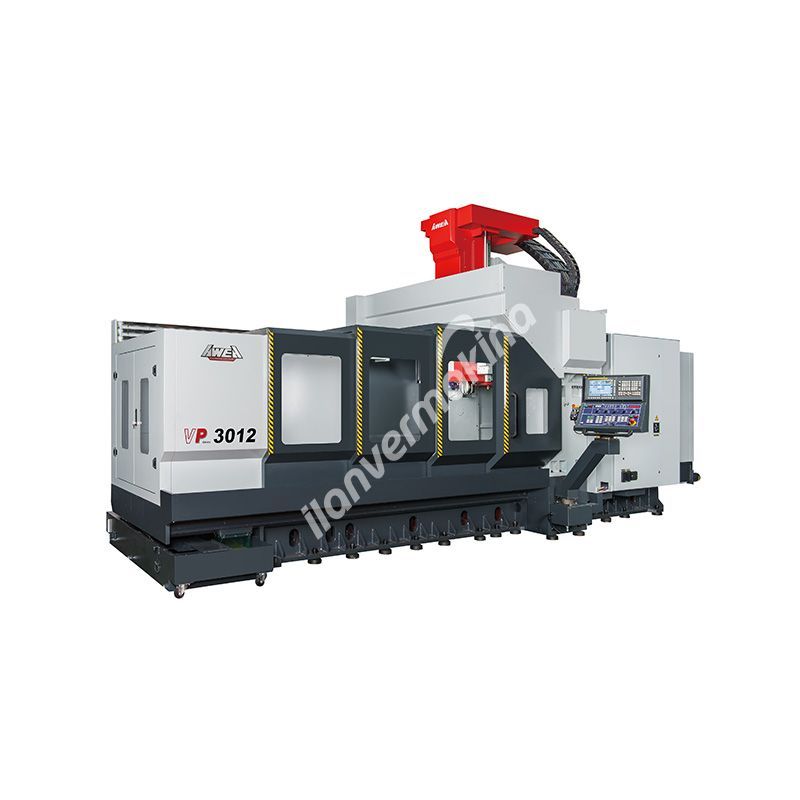

Awea VP3012 Cnc Köprü Tipi İşleme Merkezi - X eksen 3000 mm

  • Awea VP3012 Cnc Köprü Tipi İşleme Merkezi - X eksen 3000 mm
  • Awea VP3012 Cnc Köprü Tipi İşleme Merkezi - X eksen 3000 mm
  • Awea VP3012 Cnc Köprü Tipi İşleme Merkezi - X eksen 3000 mm

Resmi büyütmek için resmin üzerine tıklayın.

Diğer resimlere göz atmak için resimleri parmağınız ile kaydırabilirsiniz.

Awea VP3012 Cnc Köprü Tipi İşleme Merkezi - X eksen 3000 mm Awea VP3012 Cnc Köprü Tipi İşleme Merkezi - X eksen 3000 mm Awea VP3012 Cnc Köprü Tipi İşleme Merkezi - X eksen 3000 mm

Fotoğrafı Büyüt (Mega Foto)

  • İlan No
    : 12072
  • Marka
    : Awea
  • Yıl / Model
    : Belirtilmemiş / vp3012
  • Fiyat
  • Durumu
    : Yeni(Sıfır)
  • Kimden
    : Satıcıdan
  • Ekleme / Güncelleme Tarihi
    : 9 Ekim 2018 Salı /
İletişim Bilgileri
Açıklama

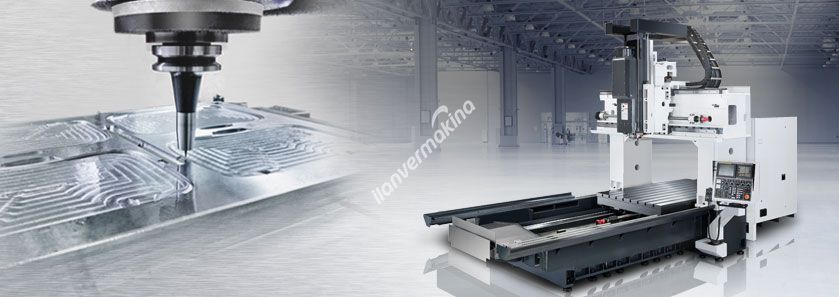

Ultra performans köprü tipi işleme merkezleri

AWEA firması yılların vermiş olduğu bilgi birikimi ile VP serisi köprü işlemel merkez lerinde rakiplerine üstünlük kuruyor. VP serisi köprü işleme merkezleri yenilikçi tasarım ve kararlı bir makine yapısının gelişmiş kavramını sağlayan en kompakt işleme merkezidir.

Tüm ürün hattı bugün ve yarının taleplerini karşılamak için, size yüksek verimlilik işleme çözümleri yüksek performans sağlar.

Hassas kalıp , konstrüksiyon , havacılık ve enerji sektörlerinde tüm dünyada oldukça fazla referansı bulunan bu modellerimiz Türkiyede de onlarca adet referansa sahiptir.



Tek-Parça Köprü yapısı
Döküm gövde yapısı
El ile raspalanmış kontak yüzeyleri
En hassas şekilde tasarlanmış montaj yöntemi
Tasarımda yapısal rijitlik ve yük dengeleme
Kaburgalarla takviye edilmiş yüksek kaliteli döküm tabla
Sonlu Elemanlar Metodu (FEM) analizi
Hassas geri bildirim sistemi ( Patentli )
Eksenel tork debriyaj sistemi ( Patentli)
Yüksek teknolojik döküm makinede istikrarı artırırken titreşimi engeller

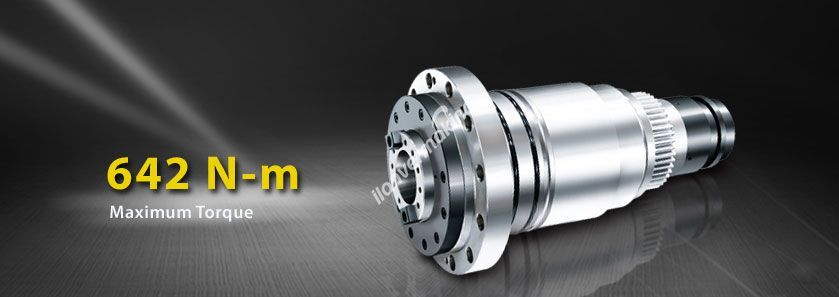

Yüksek talaş kaldırma kabiliyetine sahip işmili ve şanzuman sistemi
Merkezi-Simetrik işmili sistemi
Masura tipi Lineer kızak sistemi
Öngerilimi alınmış hassas vidalı miller
Tüm kızaklar ve bilyalı miller için otomatik yağlama sistemi
İş bitti ikaz lambası
380 V , 50 Hz , 3- faze şehir ceryanına uygun transformatör ve donanımı.
CE.





Teknik Özellikler





X Ekseni haraketi





3000 mm

Y Ekseni haraketi 1200 mm
Z Ekseni haraketi 760 mm
Tabla Ölçüsü 3000x1100 mm
Maksimum Tabla Yükü 4500 Kg
İşmili ile tabla arası mesafesi 200-760 mm
Kolonlar arası mesafe 1300 mm
İşmili Devri 6.000 (Ops. 8.000 / 10.000 ) rpm
İşmili Koniği BT50
İşmili Motoru 11/15 (Ops 22 / 26 ) kW
X-Ekseni hızlı ilerleme 20.000 mm/min
Y-Ekseni hızlı ilerleme 20.000 mm/min
Z- Ekseni hızlı ilerleme 20.000 mm/min
Kesme İlerlemesi 10.000 mm/min
Takım Magazin kapasitesi 24 ( Ops 32/40 ) adet
Maksimum Takım Çapı / Yan pot boşken Ø 125 / Ø 215 mm
Maksimum Takım Boyu 350 mm
Maksimum Takım Ağırlığı 15 Kg
Pozisyonlama Hassasiyeti ± 0.010 / Full Travel JIS B 6338
Tekrarlama Hassasiyeti ± 0.003 JIS B 6338
CNC kontrol Ünitesi Fanuc 0-İMD (Ops. Mitsubishi M70,M720,Siemens S828D , Fanuc 31iM )
Gerekli Güç AC 220 ± 10 % 3 , 60 / 50 Hz / 40 kVA
Gerekli Hava 5 ~ 8 Kg/cm2
Hidrolik ünitesi tank kapasitesi (Pompa) 120 ( 7.5 ) liter ( HP )
Yağlama tank kapasitesi 4,5 Lt
Bor yağ tankı kapasitesi 370 ( 0.7 ) liter ( HP )
Makina ağırlığı 22,500 Kg
