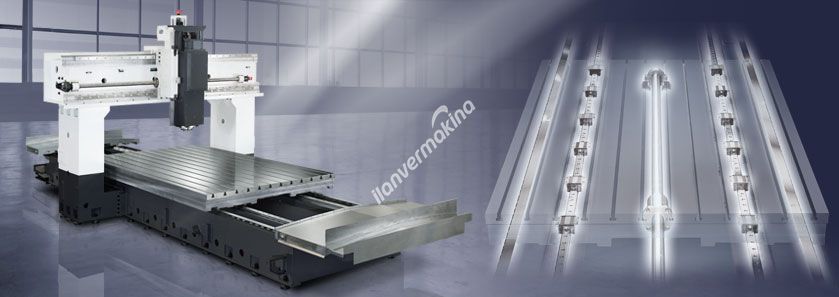

Ultra performans köprü tipi işleme merkezleri
AWEA LP serisi köprü işleme merkezleri, en olgun imalat yetenekleri ve ileri teknoloji becerileri ve yüksek teknolojik otomasyon ekipmanları ile imal edilmektedir.
Bu modelimizin an felsefesinde , yüksek dayanıklılık , uzun yıllar boyunca devam eden hassasiyet ve yüksek verimlilik vardır.
Otomotiv, hassas kalıp, havacılık ve enerji sektörlerinde uygulama alanlarına sahiptir.
Opsiyonel olarak sunulan Otomatik kafa değiştirici ve yatay/dikey ATC ünitesi ile LP serileri 5-yüzey işleme kabiliyeti ile bugünün ve yarının ihtiyaçlarına cevap verebilmektedir.
| Üç-Parça döküm köprü yapısı |
| Kaynak konstriksiyon gövde yapısı |
| El ile raspalanmış kontak yüzeyleri |
| En hassas şekilde tasarlanmış montaj yöntemi |
| Tasarımda yapısal rijitlik ve yük dengeleme |
| Kaburgalarla takviye edilmiş yüksek kaliteli döküm tabla |
| Sonlu Elemanlar Metodu (FEM) analizi |
| Hassas geri bildirim sistemi ( Patentli ) |
| Eksenel tork debriyaj sistemi ( Patentli) |
| Yüksek teknolojik döküm makinede istikrarı artırırken titreşimi engeller |

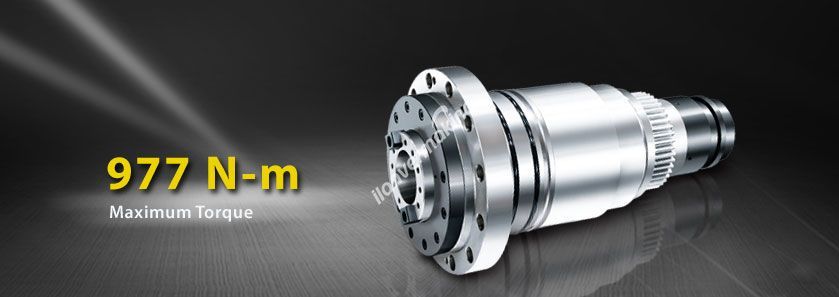

| Yüksek talaş kaldırma kabiliyetine sahip işmili ve şanzuman sistemi |
| Merkezi-Simetrik işmili sistemi |
| Masura tipi Lineer kızak sistemi |
| Öngerilimi alınmış hassas vidalı miller |
| Tüm kızaklar ve bilyalı miller için otomatik yağlama sistemi |
| İş bitti ikaz lambası |
| 380 V , 50 Hz , 3- faze şehir ceryanına uygun transformatör ve donanımı. |
| CE. |
|
X Ekseni haraketi |
3000 mm |
| Y Ekseni haraketi | 2500 ( Ops 3200 ) mm |
| Z Ekseni haraketi | 760 ( Ops 1000 / 1200 / 1400 ) mm |
| Tabla Ölçüsü | 3020x2400 mm |
| Maksimum Tabla Yükü | 12000 Kg |
| İşmili ile tabla arası mesafesi | 240-1000 ( Ops. 200-1200 / 200-1400 / 200-1600 ) mm |
| Kolonlar arası mesafe | 2700 mm |
| İşmili Devri | 6.000 (Ops. 8.000 / 10.000 ) rpm |
| İşmili Koniği | BT50 |
| İşmili Motoru | 26/22 Kw |
| X-Ekseni hızlı ilerleme | 20.000 mm/min |
| Y-Ekseni hızlı ilerleme | 15.000 mm/min |
| Z- Ekseni hızlı ilerleme | 15.000 mm/min |
| Kesme İlerlemesi | 10.000 mm/min |
| Takım Magazin kapasitesi | 32 ( Ops 60 / 90 / 120 ) Adet |
| Maksimum Takım Çapı / Yan pot boşken | Ø127 / Ø215 mm |
| Maksimum Takım Boyu | 350 mm |
| Maksimum Takım Ağırlığı | 20 Kg |
| Pozisyonlama Hassasiyeti | ± 0.015 / Full Travel JIS B 6338 |
| Tekrarlama Hassasiyeti | ± 0.003 JIS B 6338 |
| CNC kontrol Ünitesi | Fanuc 0-İMD (Ops. Fanuc 31iM, Heidenhein iTNC530 ) |
| Gerekli Güç | 220 ± 10 % |
| Gerekli Hava | 5 ~ 8 Kg/cm2 |
| Hidrolik ünitesi tank kapasitesi (Pompa) | 120 ( 10HP ) liter ( HP ) |
| Yağlama tank kapasitesi | 6 Lt |
| Bor yağ tankı kapasitesi | 650 ( 1.5 HP ) liter ( HP ) |
| Makina ağırlığı | 36,000 Kg |
