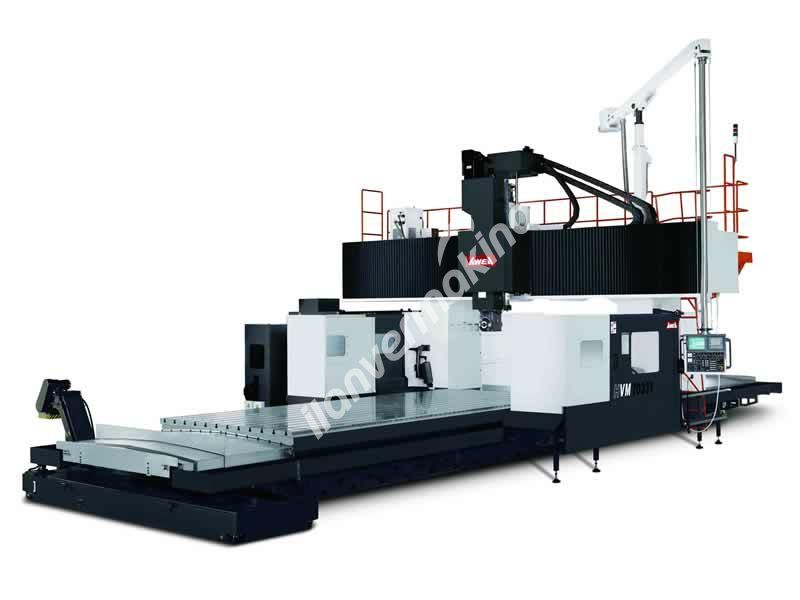

HVM serileri Awea firmasının uzun yıllardan buyana üretmekte olduğu 5 yüzey Cnc köprü tipi işleme merkezleridir. Yüksek perfermans ve kararlılığa sahip bu modeller büyük (Ağır) parçaların bir bağlama da 5 yüzeyini işleyebillmek için tasarlanmıştır.
Büyük otomotiv kalıpları, konstrüksiyon makinaları ve parçalarının imalatlarında mükemmel sonuçlar vermektedir. Yine havacılık parçaları ve savunma sanayi parçalarının imalatlarında da kullanılmaktadır.
| Üç-Parça döküm köprü yapısı |
| Yekpare köprü yapısı |
| Kaynak konstriksiyon gövde yapısı |
| Dörtlü kızak sistemi full X ekseni boyunca |
| Awea özel yazılımı 5 yüzey koordinat sistemi |

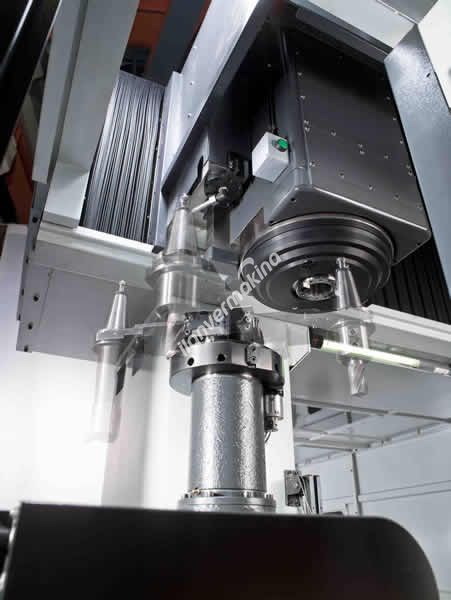

| Dik kafa ile işleme |

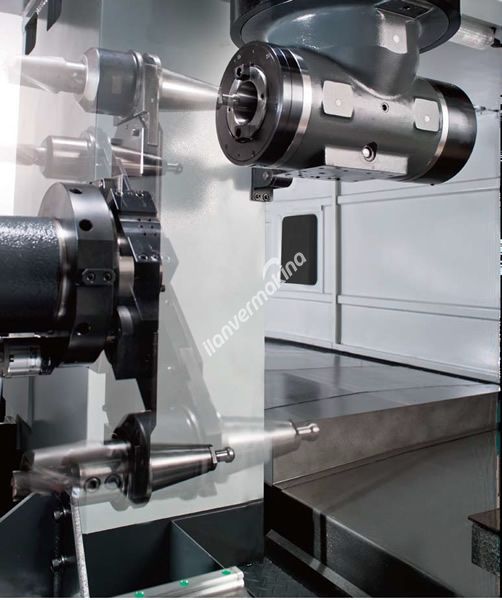

| Yatay kafa ile işleme |
| El ile raspalanmış kontak yüzeyleri |
| En hassas şekilde tasarlanmış montaj yöntemi |
| Tasarımda yapısal rijitlik ve yük dengeleme |
| Kaburgalarla takviye edilmiş yüksek kaliteli döküm tabla |
| Sonlu Elemanlar Metodu (FEM) analizi |
| Hassas geri bildirim sistemi ( Patentli ) |
| Eksenel tork debriyaj sistemi ( Patentli) |
| Yüksek teknolojik döküm makinede istikrarı artırırken titreşimi engeller |
| Yüksek talaş kaldırma kabiliyetine sahip işmili ve şanzuman sistemi |
| Merkezi-Simetrik işmili sistemi |
| Masura tipi Lineer kızak sistemi |
| Öngerilimi alınmış hassas vidalı miller |
| Tüm kızaklar ve bilyalı miller için otomatik yağlama sistemi |
| İş bitti ikaz lambası |
| 380 V , 50 Hz , 3- faze şehir ceryanına uygun transformatör ve donanımı. |
| CE. |
|
X Ekseni haraketi (mm) |
4000 |
| Y Ekseni haraketi (mm) | 3900 |
| Z Ekseni haraketi (mm) | 1000 |
| Tabla Ölçüsü (mm) | 4020x2400 |
| Maksimum Tabla Yükü (kg) | 15.000 |
| İşmili ile tabla arası mesafesi (mm) | 200-1200 (Ops.400-1400) |
| Kolonlar arası mesafe (mm) | 3.200 |
| İşmili Devri Dik/Yatay (rpm) | 4000/2400 |
| İşmili Koniği | BT50 |
| İşmili Motoru (kw) | 22/26 kW |
| X-Ekseni hızlı ilerleme (mm/min) | 15.000 |
| Y-Ekseni hızlı ilerleme (mm/min) | 12.000 |
| Z- Ekseni hızlı ilerleme (mm/min) | 10.000 |
| Kesme İlerlemesi (mm/min) | 1-10.000 |
| Takım Magazin kapasitesi (adet) | 60 (Ops.90,120) |
| Maksimum Takım Çapı / Yan pot boşken (mm) | 127/240 |
| Maksimum Takım Boyu (mm) | 400 |
| Maksimum Takım Ağırlığı (kg) | 25 |
| Pozisyonlama Hassasiyeti (JIS B 6338) | ± 0.003 |
| Tekrarlama Hassasiyeti (JIS B 6338) | ± 0.015 |
| CNC kontrol Ünitesi | FANUC |
| Gerekli Güç | 220 ± 10 % |
| Gerekli Hava (kg/cm2) | 5 ~ 8 kg/cm² |
| Hidrolik ünitesi tank kapasitesi (Pompa) (liter ( HP )) | 120 |
| Yağlama tank kapasitesi (lt) | 6 |
| Bor yağ tankı kapasitesi (liter ( HP )) | 1100 |
| Makina ağırlığı (kg) | 54.000 |
