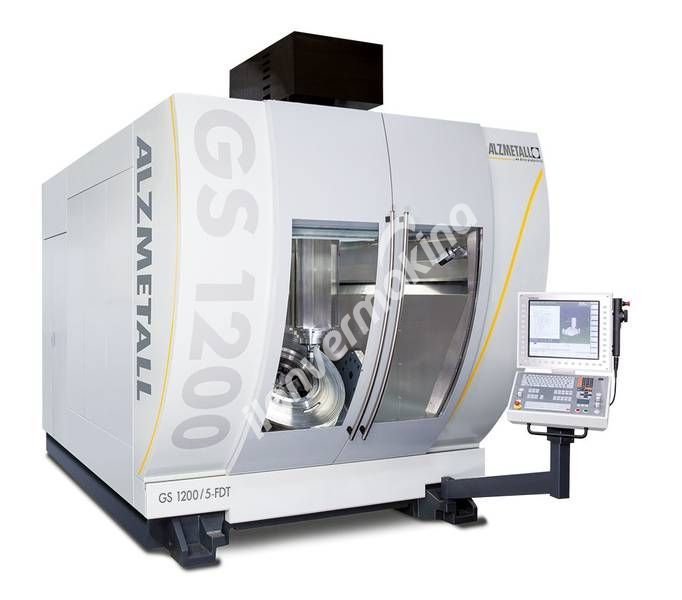

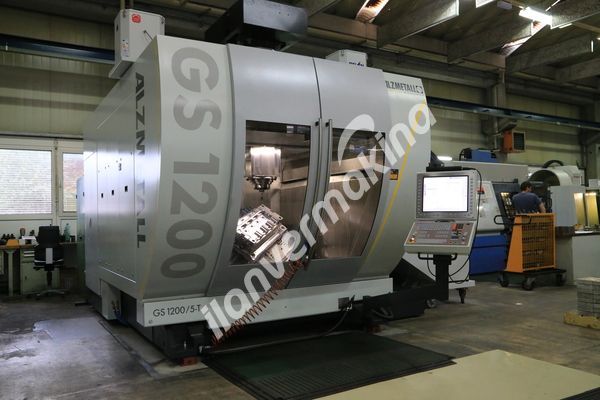

İşleme merkezi GS 1200/5-T
| çalışma alanı | |
| X / Y / Z ekseni çapraz | 1000/1200/800 mm |
| Mesafe mili pikap min / maks. | 167/967 [150/950] mm |
| NC döner tabla | |
| Döner ve döner eksende sürün | doğrudan (tork motorları ile) |
| Dönme aralığı A ekseni | + 140 °, - 140 ° |
| Dönme hızı A ekseni maks. | 30 dk -1 |
| Dönüş aralığı C-ekseni | 360 ° sonsuz |
| Hız C ekseni maks. | 100 dk -1 |
| Döner tabla C ekseni | ø 800 mm, [ø 900], [ø 1000], [ø 1200 x 1000 mm] |
| T-yuvaları DIN 650, 8 adet | 4 x 18 H12 ve 4 x 18 H7 |
| Düzenleme radyal [paralel] | 8 x 45 °, [X yönünde 9 x, orta oluk 18 H7] |
| Pikapta ortalanıyor | ø 50 H7 x 8 mm derinlik |
| Tablo yükü maks. | 2500 kg |
| Merkezi A ekseninde C etrafında dönme dairesi | ø 1220 mm |
| Merkez X ekseninde A etrafında dönme daire | ø 1240 mm |
| Orta A ekseninde döner tabla | 100 mm |
| Besleme sürücüsü X, Y ve Z ekseni | |
| AC servo sürücüler bakım gerektirmez, dijital | |
| TCP'de hızlı travers hızı X, Y, Z ekseni. | 60 [100] m / dak |
| Besleme kuvveti X, Y ve Z ekseni (% 40 ED) |
12 kN |
| Ana mil tahriki | |
| Yüksek frekanslı motor mili | |
| alet tutucu | HSK-A63, DIN 69 893 [SK 40], [HSK-A100] |
| Tahrik gücü (% 25 ED) | 29,4 [40] [30] [60] kW |
| Hız aralığı kademesiz maks. | 12.000 [18.000] [24.000] [14.000] rpm |
| Tork (% 25 ED) | 187 [136] [96] [350] Nm |
| aracı dergisi | |
| Dergi Mekanları 1 Zinciri [2 Zincirler] [Çıkarılabilir Raf Dergi] | 45 [33] [66] [90] [126] [150] [250] |
| Tam yüklendiğinde takım çapı maks. | 95 [125] mm |
| Serbest komşu yerlerde takım çapı maks. | 150 [250] mm |
| Takım uzunluğu maks. | 500 mm |
| Takım ağırlığı maks. | 10 [30] kg |
| Takım değiştirme süresi yakl. | 4 s |
| Çip-çip zamanı yakl. | 7 s |
| ölçme sisteminin | |
| VDI / DGQ 3441'e göre pozisyon toleransı TP [DIN ISO 230-2] |
0,007 [0,005] mm |
| Makine ağırlığı yakl. | 20.000 kg |
| CNC | TNC640 Heidenhain [TNC530 Heidenhain] [840D sl Siemens] |
[] Seçenek
SEÇENEKLER
• 250 araç kapasiteli aracı dergisi
• talaş konveyörü
• Soğutucu yüksek basınç sistemi
• el çarkı
• 3D tarama sistemi
• Otomasyon
• Aracı izleme
• çıkartma
• Robotik Sistemleri
• grafit işleme
