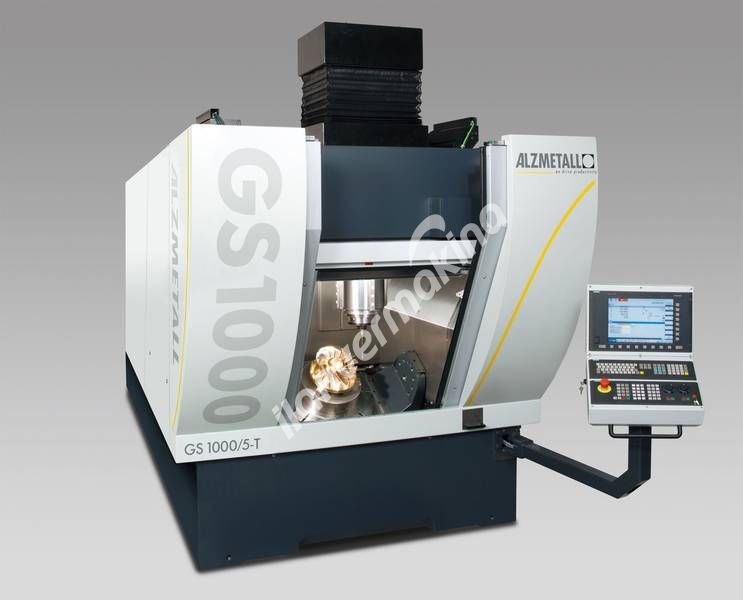

İşleme merkezi GS 1000/5-FDT
| çalışma alanı | |
| X / Y / Z ekseni çapraz | 800/800/600 mm |
| Mesafe mili pikap min / maks. | 223,5 / 823,5 mm |
| NC döner tabla | |
| Döner ve döner eksende sürün | doğrudan (tork motorları ile) |
| Dönme aralığı A ekseni | + 140 °, - 140 ° |
| Dönme hızı A ekseni maks. | 50 dk -1 |
| Dönüş aralığı C-ekseni | 360 ° sonsuz |
| Hız C ekseni maks. | 350 dk -1 [900 dak. -1 ] |
| Döner tabla C ekseni | ø 630 mm [ø 800 mm] |
| T-yuvaları DIN 650, 8 adet | 4 x 14 H12 ve 4 x 14 H7 |
| Düzenleme radyal 8 x 45 ° | |
| Pikapta ortalanıyor | ø 50 H7 mm |
| Tablo yükü maks. | 1000 [1500] kg |
| Orta A ekseninde döner daire | ø 1070 mm |
| X ekseninin ortasında döner daire | ø 930 mm |
| Orta A ekseninde döner tabla | 100 mm |
| Besleme sürücüsü X, Y ve Z ekseni | |
| AC servo sürücüler bakım gerektirmez, dijital | |
| TCP'de hızlı travers hızı X, Y, Z ekseni. | 60 [100] m / dak |
| Besleme kuvveti X, Y ve Z ekseni (% 40 ED) | 10 kN |
| Ana mil tahriki | |
| Hirth dişli ile yüksek frekanslı motor mili | |
| alet tutucu | HSK-A63, DIN 69,893 |
| % 25 ED'de güç kullanın | 40 [29.4] kW |
| Hız aralığı kademesiz maks. | 12.000 rpm |
| % 25 ED'de tork max. | 136 [187] Nm |
| aracı dergisi | |
| Dergi 1 zincir [2 zincir] [raf] yerleştirir | 33 [66] [126] [150] [224] |
| Tam yüklendiğinde takım çapı maks. | 95 [80] mm |
| Serbest komşu yerlerde takım çapı maks. | 150 mm |
| Takım uzunluğu maks. | 350/225 mm [400/225] mm |
| Takım ağırlığı maks. | 10 kg |
| Takım değiştirme süresi yakl. | 2 s |
| Çip-çip zamanı yakl. | 6 s |
| ölçme sisteminin | doğrudan doğruya |
| Pozisyon toleransı TP, DIN ISO 230-2'ye [VDI / DGQ 3441] göre |
<= 0.007 mm [<= 0.005 mm] |
| Makine ağırlığı yakl. | 15,500 kg |
| CNC | 840 D sl Siemens [Heidenhain] |
[] Seçenek
SEÇENEKLER
• 224 araç kapasiteli aracı dergisi
• talaş konveyörü
• Soğutucu yüksek basınç sistemi
• el çarkı
• 3D düğmesi sistemi
• Otomatik iş parçası değiştirici
• Aracı izleme
• çıkarma
• palet değiştirme sistemleri
robotik sistemler •
