Talaşlı İmalat / 5 Eksen CNC İşleme

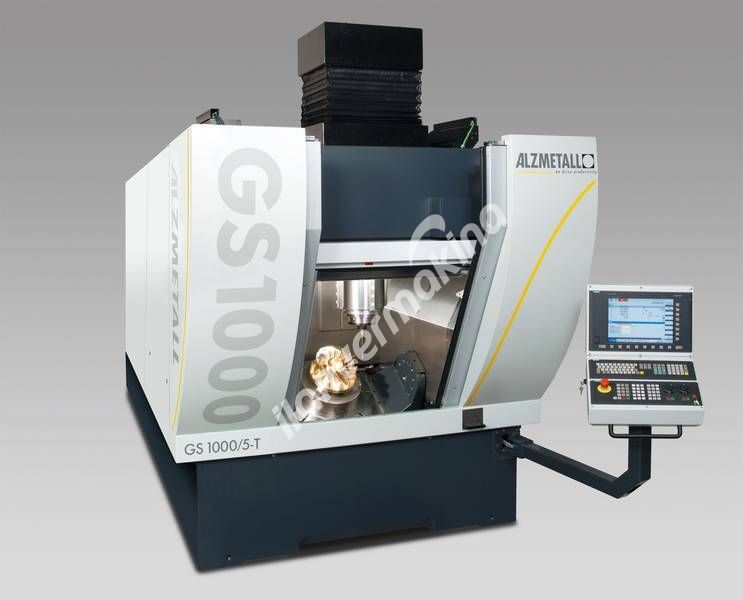

Alzmetall GS1000/5 Cnc Dik İşleme Merkezi 5 Eksen - İstanbul Makina

  • Alzmetall GS1000/5 Cnc Dik İşleme Merkezi 5 Eksen - İstanbul Makina

Resmi büyütmek için resmin üzerine tıklayın.

Diğer resimlere göz atmak için resimleri parmağınız ile kaydırabilirsiniz.

Alzmetall GS1000/5 Cnc Dik İşleme Merkezi 5 Eksen - İstanbul Makina

Fotoğrafı Büyüt (Mega Foto)

  • İlan No
    : 11781
  • Marka
    : Alzmetall
  • Yıl / Model
    : Belirtilmemiş / GS1000/5
  • Fiyat
  • Durumu
    : Yeni(Sıfır)
  • Kimden
    : Satıcıdan
  • Ekleme / Güncelleme Tarihi
    : 29 Eylül 2018 Cumartesi /
İletişim Bilgileri
Açıklama

İşleme merkezi GS 1000/5


çalışma alanı
X / Y / Z ekseni çapraz 800/800/600 mm
Mesafe mili pikap min / maks. 223,5 / 823,5 mm
NC döner tabla
Döner ve döner eksende sürün dolaylı olarak
Dönme aralığı A ekseni + 120 °, - 120 °
Dönme hızı A ekseni maks. 20 dk -1
Dönüş aralığı C-ekseni 360 ° sonsuz
Hız C ekseni maks. 37 dk -1
Döner tabla C ekseni ø 630 mm
T-yuvaları DIN 650, 8 adet 4 x 14 H12 ve 4 x 14 H7
Düzenleme radyal 8 x 45 °
Pikapta ortalanıyor ø 50 H7 mm
Tablo yükü maks. 1000 kg
Orta A ekseninde döner daire ø 1070 mm
X ekseninin ortasında döner daire ø 930 mm
Orta A ekseninde döner tabla 100 mm
Besleme sürücüsü X, Y ve Z ekseni
AC servo sürücüler bakım gerektirmez, dijital
TCP'de hızlı travers hızı X, Y, Z ekseni. 60 [100] m / dak
Besleme kuvveti X, Y ve Z ekseni (% 40 ED) 10 kN
Ana mil tahriki
Yüksek frekanslı motor mili
Dik konik şaftlı takım tutucu DIN 69 871-A 40, [HSK-A63,
DIN 69 893]
Çıtçıt çekin DIN 69872-19
% 25 ED'de güç kullanın. 29,4 [40] [30] kW
Hız aralığı kademesiz maks. 12.000 [18.000] [24.000] rpm
% 25 ED'de tork max. 187 [136] [96] Nm
aracı dergisi
Dergi 1 zincir [2 zincir] yerleştirir 33 [66] [126] [150] [224]
Tam yüklendiğinde takım çapı maks. 95 [80] mm
Serbest komşu yerlerde takım çapı maks. 110/150 mm
Takım uzunluğu maks. 350/225 [400 '/ 225] mm
Takım ağırlığı maks. 10 kg
Takım değiştirme süresi yakl. 2 s
Çip-çip zamanı yakl. 6 s
ölçme sisteminin doğrudan doğruya
Pozisyon toleransı TP, DIN ISO 230-2'ye
[VDI / DGQ 3441 ] göre
<= 0.007 mm [<= 0.005 mm]
Makine ağırlığı yakl. 15,500 kg
CNC iTNC530 Heidenhain [840 D sl Siemens]

[] Seçenek

SEÇENEKLER

• 24.0000 dakika mil hızı ile motor mili -1
• 224 aletine kadar alınması için bir araç dergisi
HKS-A63 • - takımları.CNC
• talaş konveyörü
• soğutucu yüksek basınçlı sistemi
• çarkı
• 3D anahtar sistemi
• Otomatik çalışma parçası değiştirici
• tezgahı denetim
• ekstraksiyon
• Palet değiştirme sistemleri
• robot sistemleri
