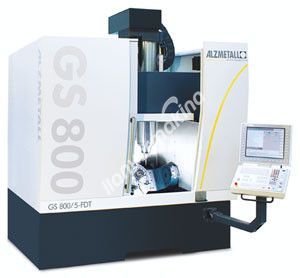

İşleme merkezi GS 800/5-FDT
| çalışma alanı | |
| X / Y / Z ekseni çapraz | 650/650/550 mm |
| Mesafe mili tablosu min / maks. | 100/650 mm |
| NC döner tabla | |
| Döner tabla C ekseni | ø 470 [ø 600] mm |
| DIN 650'ye 8 adet T-yuvası | 4 x 14 H12 ve 4 x 14 H7 |
| Düzenleme radyal 8 x 45 ° | |
| Tablo yükü maks. | 500 [1000] kg |
| Orta A ekseninde döner daire | 800 mm |
| X ekseninin ortasında döner daire | 800 mm |
| Orta A ekseninde döner tabla | 100 mm |
| Dönme aralığı A ekseni | + 140 ° -140 ° |
| Dönüş aralığı C-ekseni | 360 ° (sonsuz) |
| Pikap max hızı | 1100 rpm |
| besleme sürücü | |
| AC servo sürücüler bakım gerektirmez, dijital | |
| TCP'de hızlı travers hızı X, Y, Z ekseni. | 60 [100] m / dak |
| Besleme kuvveti X, Y ve Z ekseni (% 40 ED) | 5.5 - 9.5 - 5.5 kN |
| Ana mil tahriki | |
| Yüksek frekanslı motor mili | |
| alet tutucu | HSK-T63, DIN 69 893 |
| Tahrik gücü (% 40 ED) | 13 kW |
| Hız aralığı kademesiz maks. | 10.000 rpm |
| Tork (% 40 ED) | 80 Nm |
| aracı dergisi | |
| Dergi 1 zincir [raf] yerleştirir | 33 [63] [75] [224] |
| Tam yüklendiğinde takım çapı maks. | 95 mm |
| Serbest komşu yerlerde takım çapı maks. | 130 mm |
| Takım uzunluğu maks. | 300 [350] mm |
| Takım ağırlığı maks. | 10 kg |
| Takım değiştirme süresi yakl. | 2 s |
| Çip-çip zamanı yakl. | 6 s |
| Yol ölçüm sistemi XYZ | doğrudan kesinlikle |
| VDI / DGQ3441'e göre pozisyon toleransı TP (DIN ISO 230-2) |
<= 0.007 mm [<= 0.005 mm] |
| Pozisyon ölçme sistemi 4./5. eksen | doğrudan kesinlikle |
| Makine ağırlığı yakl. | 13.000 kg |
| CNC | iTNC530 Heidenhain [TNC640 Heidenhain] [840D sl Siemens] |
[] Seçenek
SEÇENEKLER
• 224'e kadar aleti tutmak için takım magazini
• Yüksek basınçlı soğutma sistemi
• El çarkı
• 3D anahtar sistemi
• Otomatik iş parçası değiştirici
• Takım
izleme • Ekstraksiyon sistemi
• Otomasyon
