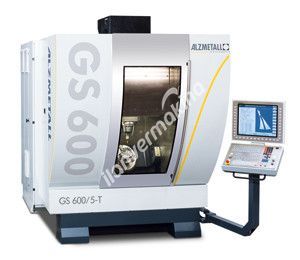

İşleme merkezi GS 600/5-FDT
| çalışma alanı | |
| X / Y / Z ekseni çapraz | 460/600/400 mm |
| Mesafe mili tablosu min / maks. | 150/550 mm |
| NC döner tabla | |
| Döner tabla C ekseni | ø 320 [400x400] mm |
| DIN 650'ye 4 adet T-yuvası | 4 x 14 H12 |
| Düzenleme radyal [paralel] | 4 x 90 ° [5 x paralel] |
| Tablo yükü maks. | 500 kg |
| Orta A ekseninde dönme dairesi | ø 640 mm |
| X ekseninin ortasında döner daire | ø 800 mm |
| Orta A ekseninde döner tabla | 100 mm |
| Dönme aralığı A ekseni | + 140 ° -140 ° |
| Dönüş aralığı C-ekseni | 360 ° (sonsuz) |
| Pikap max hızı | 1,200 rpm |
| besleme sürücü | |
| AC servo sürücüler bakım gerektirmez, dijital | |
| TCP'de hızlı travers hızı X, Y, Z ekseni. | 60 m / dak |
| Besleme kuvveti X, Y ve Z ekseni (% 40 ED) | 4 - 4 - 5 kN |
| Ana mil tahriki | |
| Yüksek frekanslı motor mili | |
| alet tutucu | HSK-T63, DIN 69 893 |
| Tahrik gücü (% 25 ED) | 13 kW |
| Hız aralığı kademesiz maks. | 10.000 rpm |
| Tork (% 25 ED) | 80 Nm |
| aracı dergisi | |
| Dergi Mekanları 1 Tabak [Çift Levha] [Aspiratör Rafı] | 40 [76] [224] |
| Tam yüklendiğinde takım çapı maks. | 80 mm |
| Serbest komşu yerlerde takım çapı maks. | 130 mm |
| Takım uzunluğu maks. | 300 [150 üst plakada] [300 uzatma rafı] mm |
| Takım ağırlığı maks. | 4 [10 uzatma rafı] kg |
| Takım değiştirme süresi yakl. | 2 s |
| Çip-çip zamanı yakl. | 4,5 s |
| Yol ölçüm sistemi XYZ | direkt doğrusal yer değiştirme ölçüm sistemi |
| VDI / DGQ3441'e göre pozisyon toleransı TP (DIN ISO 230-2) |
<= 0.007 mm |
| Pozisyon ölçme sistemi 4./5. eksen | doğrudan doğruya |
| Makine ağırlığı yakl. | 6,800 kg |
| CNC | 840 D sl Siemens [iTNC 530 Heidenhain] [TNC 640 Heidenhain] |
[] Seçenek
SEÇENEKLER
• 224'e kadar aleti tutmak için takım magazini
• Yüksek basınçlı soğutma sistemi
• El çarkı
• 3D anahtar sistemi
• Otomatik iş parçası değiştirici
• Takım
izleme • Ekstraksiyon sistemi
• Otomasyon
