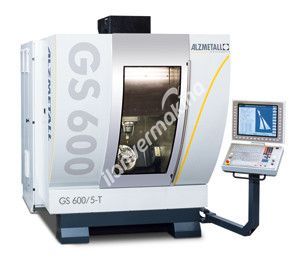

İşleme merkezi GS 600/5-T
| çalışma alanı | |
| X / Y / Z ekseni çapraz | 460/600/400 mm |
| Mesafe mili tablosu min / maks. | 150/550 mm |
| NC döner tabla | |
| Döner tabla C ekseni | ø 320 [400x400] mm |
| DIN 650'ye 4 adet T-yuvası | 4 x 14 H12 |
| Düzenleme radyal [paralel] | 4 x 90 ° [5 x paralel] |
| Tablo yükü maks. | 500 kg |
| Orta A ekseninde dönme dairesi | ø 640 mm |
| X ekseninin ortasında döner daire | ø 800 mm |
| Orta A ekseninde döner tabla | 100 mm |
| Dönme aralığı A ekseni | + 140 ° -140 ° |
| Dönüş aralığı C-ekseni | 360 ° (sonsuz) |
| Pikap max hızı | 100 rpm |
| besleme sürücü | |
| AC servo sürücüler bakım gerektirmez, dijital | |
| TCP'de hızlı travers hızı X, Y, Z ekseni. | 30 [60] m / dak |
| Besleme kuvveti X, Y ve Z ekseni (% 40 ED) | 4 - 4 - 5 kN |
| Ana mil tahriki | |
| Yüksek frekanslı motor mili | |
| alet tutucu | HSK-A63, DIN 69,893 |
| Tahrik gücü (% 25 ED) | 26 [16] [44] [17] kW |
| Hız aralığı kademesiz maks. | 18.000 [10.000] [30.000] [42.000] rpm |
| Tork (% 25 ED) | 82 [102] [40] [11] Nm |
| aracı dergisi | |
| Dergi Mekanları 1 Tabak [Çift Levha] [Aspiratör Rafı] | 40 [76] [224] |
| Tam yüklendiğinde takım çapı maks. | 80 mm |
| Serbest komşu yerlerde takım çapı maks. | 130 mm |
| Takım uzunluğu maks. | 300 [150 üst plakada] [300 uzatma rafı] mm |
| Takım ağırlığı maks. | 4 [10 uzatma rafı] kg |
| Takım değiştirme süresi yakl. | 2 s |
| Çip-çip zamanı yakl. | 4,5 s |
| Yol ölçüm sistemi XYZ | direkt doğrusal yer değiştirme ölçüm sistemi |
| VDI / DGQ3441'e göre pozisyon toleransı TP (DIN ISO 230-2) |
<= 0.007 mm |
| Pozisyon ölçme sistemi 4./5. eksen | doğrudan doğruya |
| Makine ağırlığı yakl. | 6,800 kg |
| CNC | iTNC 530 Heidenhain [TNC 640 Heidenhain] [840 D sl Siemens] |
[] Seçenek
SEÇENEKLER
10.000 dakika bir mil hızı ile • motor mili -1 , 30.000 dakika -1 , 42.000 dakika -1
• 224 aletine kadar alınması için bir araç dergisi
• soğutucu yüksek basınçlı sistemi
• çarkı
• 3D anahtar sistemi
• Otomatik çalışma parçası değiştirici
• tezgahı denetim
• ekstraksiyon
• Otomasyon
