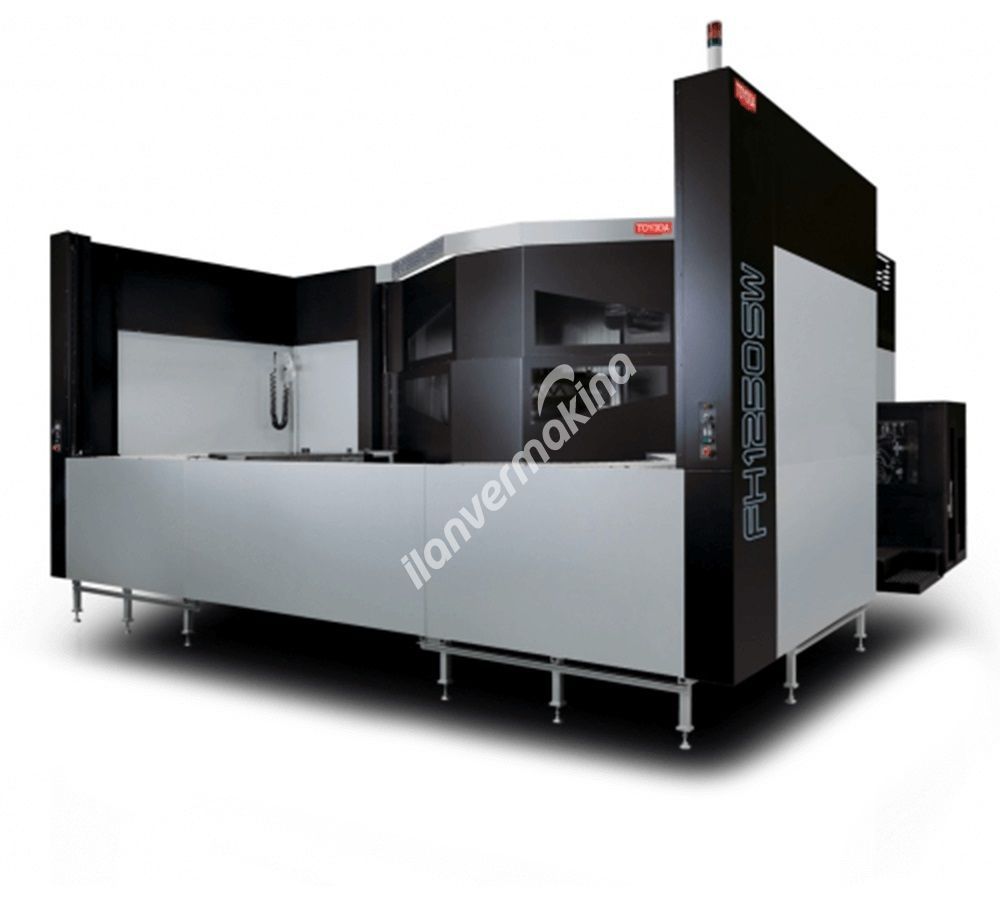

| Toyoda FH1250SW CNC Borverk Tipi Yatay İşleme Merkezi | ||
| Tabla ölçüsü | : | 1250 x 1250 mm |
| Min. tabla pozisyonlama açısı | : | 0.001° |
| Palet yüzeyinin yerden yüksekliği | : | 1500 mm |
| Tabla yükleme kapasitesi | : | 5000 kg |
| Tabla pozisyonlama süresi (0°-90°) | : | 5,6 sn |
| Palet değiştirme süresi | : | 85 sn |
| Palet sayısı | : | 2 |
| X eksen hareketi | : | 2200 mm |
| Y eksen hareketi | : | 1500 mm |
| Z eksen hareketi | : | 1850 mm |
| W eksen hareketi | : | 550 mm |
| Tabla merkezinden iş mili alnına mesafe | : | 260-2110 mm |
| Tabla yüzeyinden iş mili merkezine mesafe | : | 200-1700 mm |
| Max. iş parçası çapı | : | ø2400 mm |
| Max. iş parçası yüksekliği | : | 1800 mm |
| Seri hareket hızı(X,Y,Z) | : | 32 (X,Y)/42 (Z)/5 (W) |
| Kesme hızı (X,Y,Z) | : | 0.001 - 30 m/dk (X,Y,Z) / 0.001 - 5 m/dk (W) |
| İvmelenmeler (X,Y,Z) | : | 0,23 G |
| Vidalı mil çapı (X,Y,Z) | : | ø63 mm (X) /ø50 mm (Y,Z,W) |
| İş mili devir aralığı | : | 10-3000 d/d |
| İş mili rulman iç çapı | : | ø180 mm |
| W eksen pinöl çapı | : | ø130 mm |
| İş mili koniği tipi | : | BT50 |
| İş mili motoru (30dak/sürekli) | : | 45/37 kW |
| Takım yükleme kapasitesi | : | 60 |
| Takım seçme şekli | : | Mutlak adres |
| Max. takım çapı | : | ø120 mm |
| Max. takım boyu | : | 800 |
| Max. takım ağırlığı | : | 35 kg |
| Takımdan takıma takım değiştirme süresi | : | 2,7 sn (~ 15 kg) |
| Talaştan talaşa takım değiştirme süresi | : | 6 sn (~ 15 kg) |
| Takım tutucu koniği | : | MAS BT50 |
| Takım çektirme civatası özelliği | : | MAS P50T-1 |
| Kapladığı zemin alanı | : | 7450 x 9900 mm |
| Yüksekliği | : | 4520 mm |
| Net ağırlık | : | 49500 kg |
| Toplam güç ihtiyacı | : | 69 kVA |
