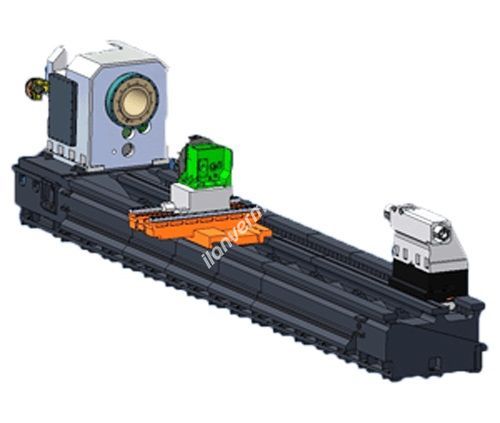

Goodway HA-1600 CNC 24"-32"-40"-50" YATAY TORNA TEZGAHI | ||
Maks. Çevirme Çapı | : | Ø1600 mm |
Araba Üstü Çevirme Çapı | : | Ø1100 mm |
Maks. Tornalama Çapı | : | Ø1300 mm |
Maks. İşleme Boyu (L2/L3/L4/L5) | : | 2,000/3,000/4,000/5,000 mm |
Maks.Tabla Yükü | : | 10,000~15,000 kg |
İşmili Merkez Yüksekliği (Yerden) | : | 1,625 mm |
Yassı Yatak Genişliği | : | 1,350 mm |
Yassı Yatak Yüksekliği | : | 815 mm |
İşmili Koniği | : | [A]A2-15[B]A2-15[C]A2-20[D]A2-28[E]A2-28 |
İş Mili Delik Çapı (mm) | : | [A]205[B]260[C]320[D]420[E]520 |
İş Mili Rulman Çapı (mm) | : | [A]260[B]340[C]400[D]500[E]600 |
İşmili Motor Tipi | : | α40 / 6,000i |
İşmili Motor Gücü | : | 37/45 kW |
İşmili Devri (dev./dak.) | : | [A]800[B]600[C]500[D]300 [E]250 |
Maks. X-Eksen Hareketi | : | 695 ( 45 + 650 ) mm |
Maks. Z-Eksen Hareketi | : | 2,150 / 3,150 / 4,150 / 5,150 mm |
X / Z Eksen Seri Hareketi | : | 10 / 8 m/dak. |
Kızak Yapısı | : | Kutu |
X-Eksen Servo Motor | : | 4 kW ( α22 / 3,000i ) |
Z-Eksen Servo Motor | : | 6 kW ( α40 / 3,000i ) |
Taret İstasyon Sayısı | : | 12 ( Opsiyon 4 ) |
Kare Takım Ebadı | : | 32 mm x 32 mm |
Yuvarlak Takım Ebadı | : | Ø 60 mm |
CNC Kontrol | : | Fanuc |
Voltaj / Güç | : | AC 220 V / 65 kVA |
Hidrolik Tank Kapasitesi | : | 40 L |
Soğutma Tank Kapasitesi | : | 700 L ( L5 ) |
Soğutma Pompası | : | 0.7 kW ölçüm 3bar ( 40 PSI ) |
Makine Ağırlığı (kg) | : | 21,500/23,500/25,500/27,500 |
Maksimum Tornalama Çapı ( C Ekseni ) | : | Ø 1100 mm |
Pens Ölçüsü | : | ER-50 |
Canlı Takım Devri | : | 4000 rpm |
